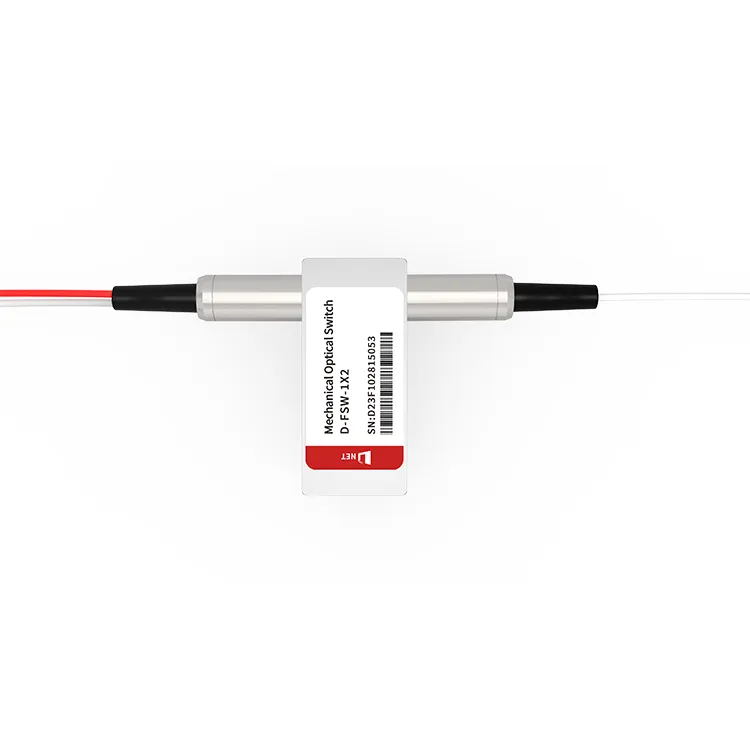

Značajke
● Minimalni uneseni gubitak
● Iznimna stabilnost signala
● Mogućnosti prebacivanja velike brzine
● Pokrivenost široke valne duljine
● Energetski učinkovita izvedba
● Robustan i kompaktan dizajn
Prijave
● Testiranje i nadzor mreže
● Redundancija optičke mreže
● Usmjeravanje optičkog signala
Popularni tagovi: 1X2 OPTO mehanički optički prekidač, Kina 1X2 OPTO mehanički optički prekidač proizvođači, dobavljači, tvornica, Mehanički optički prekidačMehanički optički prekidač
Tehnički podaci
|
Radna valna duljina |
1260~1620nm (SM) 850 nm (MM) |
Insercijski gubitak |
Manje od ili jednako 1.0dB |
|
Gubitak ovisan o valnoj duljini |
Manje od ili jednako 0.25dB |
Gubitak ovisan o polarizaciji |
Manje od ili jednako 0.05dB |
|
Gubitak ovisan o temperaturi |
Manje od ili jednako 0.20dB |
Povratni gubitak |
SM Veći ili jednak 50dB MM Veći ili jednak 30dB |
|
Unakrsni razgovor |
SM Veći ili jednak 55dB MM Veći ili jednak 35dB |
Vrijeme prebacivanja |
Manje od ili jednako 8 ms |
|
Ponovljivost |
Manje od ili jednako ±0.02dB |
Izdržljivost |
Veće ili jednako 107 puta |
|
Radni napon |
3 ili 5V |
Tip prekidača |
Bez zaključavanja/zatvaranje |
|
Radna temperatura |
-20~+70 stupnjeva |
Temperatura skladištenja |
-40~+85 stupnjeva |
|
Optička snaga |
Manje od ili jednako 500mW |
Dimenzija |
27.0D×12.0Š×8,2V mm |
Pin konfiguracije
|
Tip |
Optička ruta |
Električni pogon |
Senzor stanja |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Prikvači 2-3 |
Prikvači3-4 |
Prikvači7-8 |
Prikvači 8-9 |
|
|
Zatvaranje |
P1-P2 |
-- |
-- |
GND |
V＋ |
Zatvoriti |
Otvoriti |
Otvoriti |
Zatvoriti |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Otvoriti |
Zatvoriti |
Zatvoriti |
Otvoriti |
|
|
Bez zatvaranja |
P1-P2 |
-- |
-- |
-- |
-- |
Zatvoriti |
Otvoriti |
Otvoriti |
Zatvoriti |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Otvoriti |
Zatvoriti |
Zatvoriti |
Otvoriti |
|
Mehaničke dimenzije (jedinica: mm)
Optička ruta
Informacije o naručivanju
|
FSW |
-1X2- |
-Valna duljina- |
-Vrsta prekidača- |
-Napon- |
-Vrsta vlakana- |
-Paket- |
-Duljina vlakana- |
-Priključak- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Posebno＝0 |
Zatvaranje＝1 Bez zabravljivanja＝2 MINI zasun＝3 MINI bez zabravljivanja＝4 Posebno＝0 |
3V=3 5V=5 Posebno＝0 |
SM28=1 50/125=5 62.5/125=6 Posebno＝0 |
Golo vlakno=1 900um cijev=3 Posebno＝0 |
0.25m=1 0.5m=2 1.0m=3 Posebno＝0 |
Ništa=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Posebno＝0 |
FAQ
1. Što je opto-mehanički prekidač
O: Opto-mehanički prekidač, koji se alternativno naziva elektro-optički prekidač ili optički prekidač, služi u svrhu usmjeravanja ili prebacivanja optičkih signala između različitih staza ili kanala na selektivan način. To postiže fizičkim mijenjanjem položaja optičke komponente, poput zrcala ili prizme, čime se kontrolira smjer protoka svjetlosti.
2. Koji je bolji optički ili mehanički prekidač?
O: Odabir između optičkih i mehaničkih prekidača ovisi o nekoliko čimbenika, uključujući posebne zahtjeve primjene, proračunska ograničenja i željene karakteristike izvedbe. U primjenama gdje su kritični niski uneseni gubici, visoka pouzdanost i široka propusnost, optički prekidači mogu biti preferirani izbor. S druge strane, ako su isplativost i jednostavnost važniji, mehanički prekidači bi mogli biti bolja opcija.
3. Koje su različite vrste optičkih sklopki
O: Optički prekidači, koji se nazivaju i opto-mehanički prekidači, uređaji su dizajnirani za prijenos signala i upravljanje protokom podataka pomoću svjetla. Za razliku od tradicionalnih mehaničkih prekidača koji se oslanjaju na fizičke kontakte i metalne komponente, ovi prekidači koriste svjetlosne zrake za otkrivanje i preusmjeravanje signala.
