Prijave
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G Fiber kanal
● OTN OTU2e
Pojedinosti o proizvodu

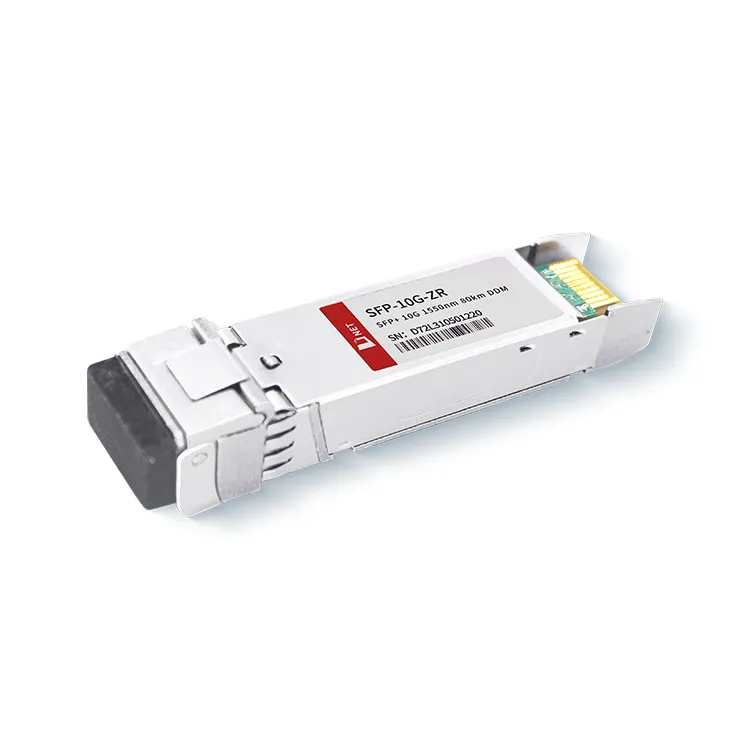

10G SFP+ ZR 80KM primopredajni modul iz D-NET-a pretvara serijski tok električnih podataka od 10 Gb/s u optički izlazni signal od 10 Gb/s i obrnuto, pretvarajući optički ulazni signal od 10 Gb/s natrag u serijske električne podatke od 10 Gb/s potok. Modul se pridržava potpuno usklađenog SFP faktora oblika, nudi mogućnost uključivanja bez prekida rada, olakšava jednostavnu nadogradnju optičkih priključaka i osigurava niske emisije elektromagnetskih smetnji (EMI).
Popularni tagovi: SFP+10G ZR 1550nm 80km primopredajni modul, Kina SFP+10G ZR 1550nm 80km primopredajni modul proizvođači, dobavljači, tvornica, Dijagnostički put SFP+ primopredajnik, podatkovno intenzivno mrežno SFP+ primopredajnik, SFP-10G-ZR, Nadogradite put SFP+ primopredajnik, samo testiranje SFP+ primopredajnik, Zamjenska mreža SFP+ primopredajnik
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
|
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stupanj |
||
|
Radna temperatura kućišta |
Komercijalni |
TA |
0 |
70 |
stupanj |
|
|
Industrijski |
TA |
|||||
|
Maksimalni napon napajanja |
VCC |
-0.5 |
4 |
V |
||
|
Relativna vlažnost |
RH |
0 |
85 |
% |
||
Električne karakteristike
(GORNJI=0 do 70 stupnjeva, VCC=3.135 do 3,465 volta)
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Napon napajanja |
VCC |
3.135 |
3.465 |
V |
||
|
Struja napajanja |
Icc |
500 |
mama |
|||
|
Potrošnja energije |
P |
1.8 |
W |
|||
|
Odjel za odašiljače |
||||||
|
Ulazna diferencijalna impedancija |
Ru |
100 |
Ω |
1 |
||
|
Tolerancija jednosmjernog napona Tx ulaza (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscilacija diferencijalnog ulaznog napona |
Vin, str |
180 |
700 |
Mv |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
VCC |
V |
3 |
|
|
Napon za omogućavanje prijenosa |
VNEŠIFRIRAN |
Vee |
Vee+0.8 |
V |
||
|
Odjeljak prijemnika |
||||||
|
Tolerancija jednostranog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
mV |
||
|
Rx izlazno vrijeme porasta i pada |
Tr/Tf |
30 |
p.s |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VCCDOMAĆIN |
V |
5 |
|
|
LOS Normalno |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Optički parametri
(GORNJI=0 do 70 stupnjeva, VCC=3.135 do 3,465 volta)
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Odjel za odašiljače |
||||||
|
Središnja valna duljina |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
spektralna širina |
△λ |
0.3 |
Nm |
|||
|
Prosječna optička snaga |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Optička snaga OMA |
Poma |
-2.1 |
Dbm |
|||
|
Isključivanje lasera |
Uf |
-30 |
Dbm |
|||
|
Omjer izumiranja |
hitna pomoć |
8.2 |
Db |
|||
|
Kazna disperzije odašiljača |
TDP |
3.0 |
Db |
2 |
||
|
Buka relativnog intenziteta |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija optičkog povratnog gubitka |
21 |
dB |
||||
|
Odjeljak prijemnika |
||||||
|
Središnja valna duljina |
λr |
1260 |
1600 |
Nm |
||
|
Osjetljivost prijemnika |
Sen |
-23 |
Dbm |
4 |
||
|
Osjetljivost na stres (OMA) |
SenSV |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
Dbm |
||
|
Los desert |
LOSD |
-24 |
Dbm |
|||
|
Los histereza |
LOSH |
0.5 |
Db |
|||
|
Preopterećenje |
sub |
-7 |
dBm |
5 |
||
|
Refleksija prijemnika |
Rrx |
-26 |
dB |
|||
Bilješka
1. 12dB refleksija.
2. Podaci o prosječnoj snazi su samo informativni, prema IEEE802.3ae.
3. TWDP brojka zahtijeva da matična ploča bude SFF-8431sukladna. TWDP se izračunava pomoću Matlab koda navedenog u klauzuli 68.6.6.2 IEEE802.3ae.
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM primopredajni modul, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single mode |
FAQ
1. Koliki je domet 10G ZR?
O: Za 10G 80KM 1550nm optička izlazna snaga i valna duljina (1550nm) provjerene su na optičkim analizatorima spektra. Maksimalni domet od 80 km preko stvarnog (ne simuliranog) SMF kabela s jednomodnim vlaknima.
2. Koja je razlika između SFP ER i ZR?
O: SFP-10G-ER postiže udaljenost prijenosa do 40 km kroz jednomodno optičko vlakno. SFP-10G-ZR ima valnu duljinu od 1550 nm, podržava udaljenost prijenosa do 80 km na standardnom jednomodnom vlaknu i naširoko se koristi u 10GBASE-ZR / ZW Ethernetu i 10G optičkom kanalu.
3. Koliki je raspon snage optičkog prijenosa za 10G ZR SFP?
O: Maksimalna optička snaga prijenosa D-NET-ovog 10G 80KM 1550nm modula je 4,0 dBm, a minimalna je 0 dBm.
