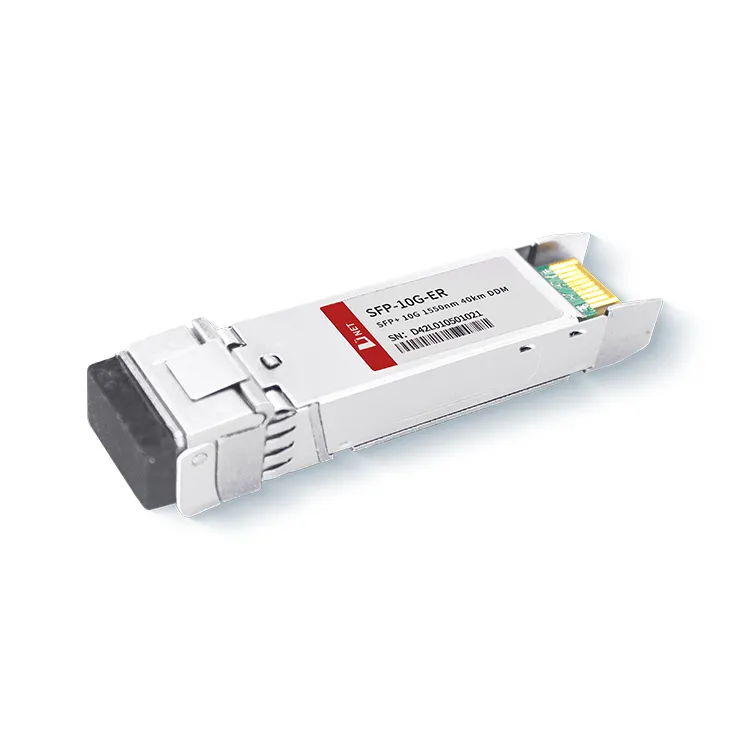

10G SFP+ ER 40KM primopredajni modul ima digitalnu dijagnostičku funkciju koja omogućuje praćenje radnog statusa modula i parametara performansi u stvarnom vremenu. Modul 10G 40KM 1310nm idealan je za prijenos optičkim vlaknima i zadovoljava zahtjeve mrežnog prijenosa srednje do velike udaljenosti 10G Etherneta.

Popularni tagovi: SFP+10G 1310nm ER 40KM primopredajni modul, Kina SFP+10G 1310nm ER 40KM primopredajni modul proizvođači, dobavljači, tvornica, SFP-10G-ZR, 10G SFP+ primopredajnik, Put bez održavanja SFP+ primopredajnik, Put performansi SFP+ primopredajnik, SFP+ primopredajnik, Upravljeni put SFP+ primopredajnik

Apsolutne maksimalne ocjene

Parametar		Simbol	Min.	Tipično	Maks.	Jedinica
Temperatura skladištenja		T_S	-40		+85	stupanj
Radna temperatura kućišta	Komercijalni	T_A	0		70	stupanj
Radna temperatura kućišta	Industrijski	T_A	-40		+85	stupanj
Maksimalni napon napajanja		VCC	-0.5		4	V
Relativna vlažnost		RH	0		85	%

Električne karakteristike

(GORNJI=0 do 70 stupnjeva, VCC=3.135 do 3,465 volta)

Parametar	Simbol	Min.	Tipično	Maks.	Jedinica	Bilješka
Napon napajanja	VCC	3.135		3.465	V
Struja napajanja	Icc			400	mama
Potrošnja energije	P			1.5	W
Odjel za odašiljače
Ulazna diferencijalna impedancija	R_u		100		Ω	1
Tolerancija jednosmjernog napona Tx ulaza (Ref VeeT)	V	-0.3		4	V
Oscilacija diferencijalnog ulaznog napona	Vin, str	180		700	Mv	2
Napon onemogućavanja prijenosa	V_D	2		VCC	V	3
Napon za omogućavanje prijenosa	V_NEŠIFRIRAN	Vee		Vidi+0.8	V
Odjeljak prijemnika
Tolerancija jednostranog izlaznog napona	V	-0.3		4	V
Rx izlazni diferencijalni napon	Vo	300		850	Mv
Rx izlazno vrijeme porasta i pada	Tr/Tf	30			p.s	4
LOS greška	V_{LOS greška}	2		VCC_DOMAĆIN	V	5
LOS Normalno	V_{LOS norma}	Vee		Vidi+0.8	V	5

Bilješka
1. Spojite izravno na TX ulaz podataka. AC spoj od pina do IC laserskog drajvera.
2. Prema SFF-8431 verziji 3.0
3. U diferencijalne krajeve na 100 ohma.

Optički parametri

(GORNJI=0 do 70 stupnjeva, VCC=3.135 do 3,465 volta)

Parametar	Simbol	Min.	Tipično	Maks.	Jedinica	Bilješka
Odjel za odašiljače
Središnja valna duljina	λt	1530	1550	1565	Nm
spektralna širina	△λ			0.3	Nm
Prosječna optička snaga	Pavg	-1		+4	dBm	1
Optička snaga OMA	Poma	-2.1			Dbm
Isključivanje lasera	Uf			-30	Dbm
Omjer izumiranja	hitna pomoć	6			Db
Kazna disperzije odašiljača	TDP			3.0	Db	2
Buka relativnog intenziteta	Rin			-128	dB/Hz	3
Tolerancija optičkog povratnog gubitka		20			Db
Odjeljak prijemnika
Središnja valna duljina	λr	1260		1600	Nm
Osjetljivost prijemnika	Sen			-16	Dbm	4
Osjetljivost na stres (OMA)	Sen_SV			-14	Dbm	4
Los Assert	LOS_A	-27		-	Dbm
Los desert	LOS_D			-17	Dbm
Los histereza	LOS_H	0.5			Db
Preopterećenje	sub	0			Dbm	5
Refleksija prijemnika	Rrx			-26	Db

Bilješka
1. Podaci o prosječnoj snazi su samo informativni, prema IEEE802.3ae.
2. Uvjeti ispitivanja prijemnika pod opterećenjem prema IEEE802.3ae. CSRS testiranje zahtijeva da matična ploča bude usklađena sa SFF-8431.
3. Preopterećenje prijamnika navedeno u OMA-i i pod najgorim sveobuhvatnim stresnim uvjetima.

Informacije o naručivanju

Broj dijela	Opis
SFP-10G-ER	10G SFP+ ER 40KM primopredajni modul, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode

FAQ

1. Koliki je domet 10G ER SFP?
O: D-NET-ov 10G 40KM 1310nm može prenositi do 40 km kroz single-mode optičko vlakno. Naširoko se koristi u ljudskim mrežama i prijenosu baznih stanica.

2. Koja je razlika između 10GBASE-LR i ER?
O: D-net-ov 10G-LR ima udaljenost prijenosa od 10 km na jednomodnom optičkom vlaknu s valnom duljinom od 1310 nm. SFP+ ER 40KM modul je do 40 km putem jednomodnog vlakna. Veze manje od 20 km moraju se pokvariti zbog snage lasera.
