Pojedinosti o proizvodu

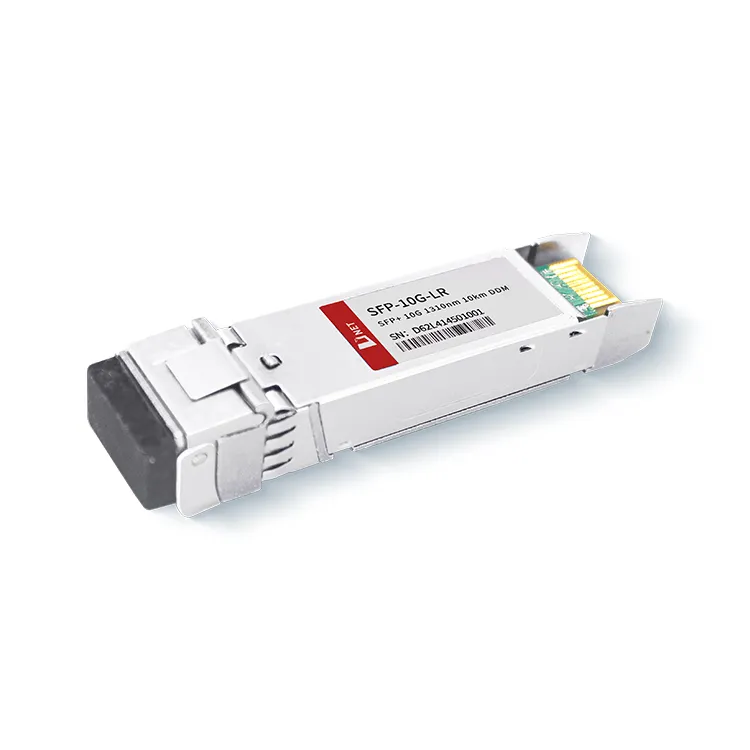

D-NET-ov 10G LR 10KM modul usklađen je sa standardima SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR. Radi na valnoj duljini od 1310 nm, frekvenciji koja se obično koristi u optičkim komunikacijama velikog dometa. Modul se pridržava potpuno usklađenog SFP faktora oblika, nudi mogućnost uključivanja bez isključivanja, olakšava jednostavnu nadogradnju optičkih priključaka i osigurava niske emisije elektromagnetskih smetnji (EMI).
Popularni tagovi: SFP+ 10G LR 10km primopredajni modul, Kina SFP+ 10G LR 10km primopredajni modul proizvođači, dobavljači, tvornica, Network širina propusnosti SFP+ primopredajnik, Dijagnostički put SFP+ primopredajnik, Korisnički put SFP+ primopredajnik, suvišna mreža SFP+ primopredajnik, Put troškova SFP+ primopredajnik, Mreža za oporavak od katastrofe SFP+ primopredajnik
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
|
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stupanj |
||
|
Radna temperatura kućišta |
Komercijalni |
TA |
0 |
70 |
stupanj |
|
|
Industrijski |
-40 |
+85 |
stupanj |
|||
|
Maksimalni napon napajanja |
Vcc |
-0.5 |
4 |
V |
||
|
Relativna vlažnost |
RH |
0 |
85 |
% |
||
Električne karakteristike
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Napon napajanja |
VCC |
3.135 |
3.465 |
V |
||
|
Struja napajanja |
Icc |
430 |
mama |
|||
|
Potrošnja energije |
P |
1.5 |
W |
|||
|
Odjel za odašiljače |
||||||
|
Ulazna diferencijalna impedancija |
Ru |
100 |
Ω |
1 |
||
|
Tolerancija jednosmjernog napona Tx ulaza (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscilacija diferencijalnog ulaznog napona |
Vin, str |
180 |
700 |
Mv |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
VCC |
V |
3 |
|
|
Napon za omogućavanje prijenosa |
VNEŠIFRIRAN |
Vee |
Vee+0.8 |
V |
||
|
Odjeljak prijemnika |
||||||
|
Tolerancija jednostranog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
Mv |
||
|
Rx izlazno vrijeme porasta i pada |
Tr/Tf |
30 |
p.s |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VCCDOMAĆIN |
V |
5 |
|
|
LOS Normalno |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Bilješka
1. Into ence završava na 100 ohma.
2. Spojite izravno na TX ulaz podataka. AC spoj od pina do IC laserskog drajvera.
3. LOS je izlaz s otvorenim kolektorom. 4,7k-10kΩ treba otvoriti na matičnoj ploči. Rad je logički 0, a gubitak signala je logički 1. Maksimalni napon za podizanje je 5,5 V.
4. Ultrazvuk s OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optički parametri
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Odjel za odašiljače |
||||||
|
Središnja valna duljina |
λt |
1290 |
1310 |
1330 |
Nm |
|
|
spektralna širina |
△λ |
1 |
Nm |
|||
|
Prosječna optička snaga |
Pavg |
-8.2 |
0.5 |
Dbm |
1 |
|
|
Optička snaga OMA |
Poma |
-5.2 |
Dbm |
|||
|
Isključivanje lasera |
Uf |
-30 |
Dbm |
|||
|
Omjer izumiranja |
hitna pomoć |
3.5 |
dB |
7 |
||
|
Omjer izumiranja |
hitna pomoć |
6 |
Db |
6 |
||
|
Kazna disperzije odašiljača |
TDP |
3.2 |
Db |
2 |
||
|
Buka relativnog intenziteta |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija optičkog povratnog gubitka |
20 |
Db |
||||
|
Odjeljak prijemnika |
||||||
|
Središnja valna duljina |
λr |
1260 |
1355 |
Nm |
||
|
Osjetljivost prijemnika |
Sen |
-14.5 |
Dbm |
4,7 |
||
|
Osjetljivost prijemnika |
Sen |
-14.5 |
Dbm |
4,6 |
||
|
Osjetljivost na stres (OMA) |
SenSV |
-10.3 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
Dbm |
||
|
Los desert |
LOSD |
-15 |
Dbm |
|||
|
Los histereza |
LOSH |
0.5 |
Db |
|||
|
Preopterećenje |
sub |
0 |
Dbm |
5 |
||
|
Refleksija prijemnika |
Rrx |
-12 |
Db |
|||
Bilješka
1. Uvjeti ispitivanja prijemnika naprezanja prema IEEE802.3ae. CSRS test zahtijeva da matične ploče zadovoljavaju SFF-8431 standarde.
2. Preopterećenje prijamnika kako je navedeno u OMA-i i pod najgorim integriranim uvjetima stresa.
3. Ultrazvuk s OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP-10G-LR |
10G SFP+ LR 10KM primopredajni modul, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
FAQ
1. Što je 10G LR?
O: D-NET-ov 10G LR 10KM modul je optički primopredajni modul za 10-Gb/s serijske optičke komunikacijske aplikacije, SFP+ modul usklađen je sa SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR.
2. Je li 10GBASE-LR single mode ili multimode?
O: D-NET-ov 10G SFP+ LR 10KM primopredajni modul prikladan je za daljinski prijenos, tako da je jednomodno vlakno uglavnom pokriveno 10 GBASE-LR SFP +, udaljenost prijenosa 10GBASE-LR SFP može biti do 10 km s jednomodno vlakno
