Značajke
● Mogućnost priključivanja tijekom rada
● 147nm CWDM EML odašiljač, APD foto-detektor
● Udaljenost prijenosa je do 80 km preko SMF veze
● 2-žičano sučelje za specifikacije upravljanja usklađeno sa SFF 8472 sučeljem digitalnog dijagnostičkog nadzora
● Usklađen s RoHS
Prijave
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanal
● CWDM mreže

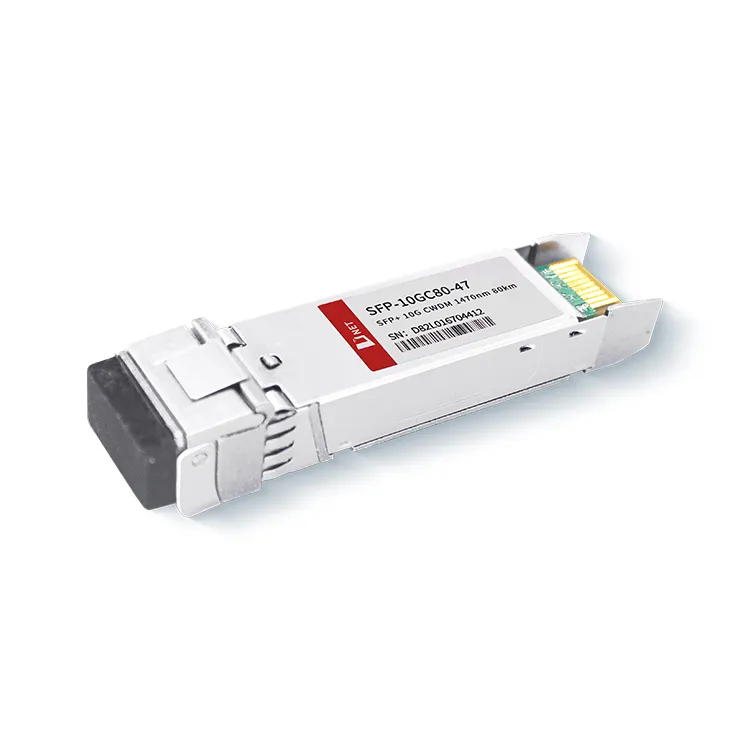

Pojedinosti o proizvodu
Ovaj optički primopredajnik radi na valnoj duljini od 1470nm posebno unutar CWDM spektra, olakšavajući učinkovito multipleksiranje i demultipleksiranje signala u CWDM sustavima. Uz maksimalnu udaljenost prijenosa od 80 kilometara, vrlo je prikladan za komunikacijske mreže na dugim udaljenostima gdje je prošireni doseg nužan.
Popularni tagovi: SFP+10G CWDM 1470km 80km, Kina SFP+10G CWDM 1470km 80km proizvođači, dobavljači, tvornica, SFP-10G-CWDM-1270-10SFP-10G-CWDM-1470-40SFP-10G-CWDM-1470-80SFP-10G-CWDM-1470-40
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stupanj |
|
|
Radna temperatura kućišta |
TA |
0 |
70 |
stupanj |
|
|
Maksimalni napon napajanja |
VCC |
-0.5 |
4 |
V |
|
|
Relativna vlažnost |
RH |
0 |
85 |
% |
Električne karakteristike
(VRH=0 do 70stupanj , VCC=3.135 do 3,465 V)
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Napon napajanja |
VCC |
3.135 |
3.465 |
V |
|
Struja napajanja |
Icc |
600 |
mama |
|||
|
Potrošnja energije |
P |
2 |
W |
|||
|
Odjel za odašiljače |
||||||
|
Ulazna diferencijalna impedancija |
Rin |
100 |
Ω |
1 |
||
|
Tx ulazni jednosmjerni istosmjerni napon Tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscilacija diferencijalnog ulaznog napona |
Vin, str |
180 |
700 |
Mv |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
VCC |
V |
3 |
|
|
Napon za omogućavanje prijenosa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Odjeljak prijemnika |
||||||
|
Tolerancija jednostranog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
Mv |
||
|
Rx izlazno vrijeme porasta i pada |
Tr/Tf |
30 |
p.s |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VccHOST |
V |
5 |
|
|
LOS Normalno |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Bilješka
1. Izravno je povezan s pinovima za unos podataka TX, s izmjeničnom spojnicom s pinova na IC laserskog drajvera.
2. LOS je konfiguriran kao izlaz s otvorenim kolektorom. Trebao bi se podići pomoću otpornika u rasponu od 4,7 kΩ do 10kΩ na glavnoj ploči. Tijekom normalnog rada, daje logičku 0; u slučaju gubitka signala, daje logiku
3. Maksimalni povlačeći napon koji može tolerirati je 5,5 V.
Optički parametri
(GORNJI=0 do 70 stupnjeva, VCC=3.135 do 3,465 volta)
|
Parametar |
Simbol |
Min. |
Tipično |
Maks. |
Jedinica |
Bilješka |
|
Odjel za odašiljače |
||||||
|
Središnja valna duljina |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
spektralna širina |
Δλ |
1 |
Nm |
|||
|
Prosječna optička snaga |
Pavg |
0 |
+4 |
Dbm |
1 |
|
|
Isključivanje lasera |
Uf |
-30 |
Dbm |
|||
|
Omjer izumiranja |
hitna pomoć |
8.2 |
Db |
|||
|
Kazna disperzije odašiljača |
TDP |
3.0 |
Db |
2 |
||
|
Buka relativnog intenziteta |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija optičkog povratnog gubitka |
20 |
Db |
||||
|
Odjeljak prijemnika |
||||||
|
Središnja valna duljina |
λr |
1260 |
1620 |
Nm |
||
|
Osjetljivost prijemnika (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Osjetljivost na stres (OMA) |
SenST |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
Dbm |
||
|
Los desert |
IZGUBLJENO |
-24 |
dBm |
|||
|
Los histereza |
GUŠITI |
0.5 |
Db |
|||
|
Preopterećenje |
sub |
-7 |
Dbm |
5 |
||
|
Refleksija prijemnika |
Rrx |
-12 |
Db |
Bilješka
1. Podaci o prosječnoj snazi su samo informativni, prema IEEE802.3ae.
2. 12dB refleksija.
3. Uvjeti ispitivanja prijemnika pod opterećenjem prema IEEE802.3ae. CSRS testiranje zahtijeva da matična ploča bude usklađena sa SFF-8431.
4. Preopterećenje prijamnika navedeno u OMA-i i pod najgorim sveobuhvatnim stresnim uvjetima.
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ primopredajnik s vrućim uključivanjem, dupleks LC, +3.3V,1470nm, CWDM EML&APD, pojedinačni način |
FAQ
1. Za što se koriste 10G SFP+ priključci?
O: 10G SFP+ obično prenosi optički na 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH za 10 Gbps, Fibre Channel, gigabitni Ethernet, 10 gigabitni Ethernet i druge aplikacije, uključujući i DWDM veze.
2. Mogu li koristiti SFP+ primopredajnike u SFP28 priključcima?
O: SFP+ (10 Gigabit Ethernet) primopredajnici ne mogu se izravno koristiti u SFP28 (25 Gigabit Ethernet) priključcima. Iako moduli SFP+ i SFP28 koriste isti faktor oblika, rade različitim brzinama. SFP+ moduli podržavaju prijenos podataka do 10 Gbps, dok SFP28 moduli podržavaju prijenos podataka do 25 Gbps. Dodatno, SFP28 priključci su dizajnirani da podržavaju više razine snage potrebne za 25Gbps rad. Stoga korištenje SFP+ primopredajnika u SFP28 priključku neće biti kompatibilno i neće raditi.
