Opis

Tehnički parametri

Značajke proizvoda

●Podržava brzine prijenosa do 25,78Gbps

●Sadrži hot-plugable SFP+ otisak

●Opremljen 1310nm DFB laserom i PIN fotodiodom, omogućujući prijenos do 10 km preko SMF-a

● Sukladan sa SFP+ MSA i SFF-8472 specifikacijama, sa duplex LC utičnicom

● RoHS usklađen

●Radi s jednim +3.3V napajanjem

● Uključuje digitalni dijagnostički nadzor u stvarnom vremenu

● Raspon temperature radnog kućišta: Standardni 0 stupanj do +70 stupanj

Prijave

● 25GBASE-LR

Pojedinosti o proizvodu

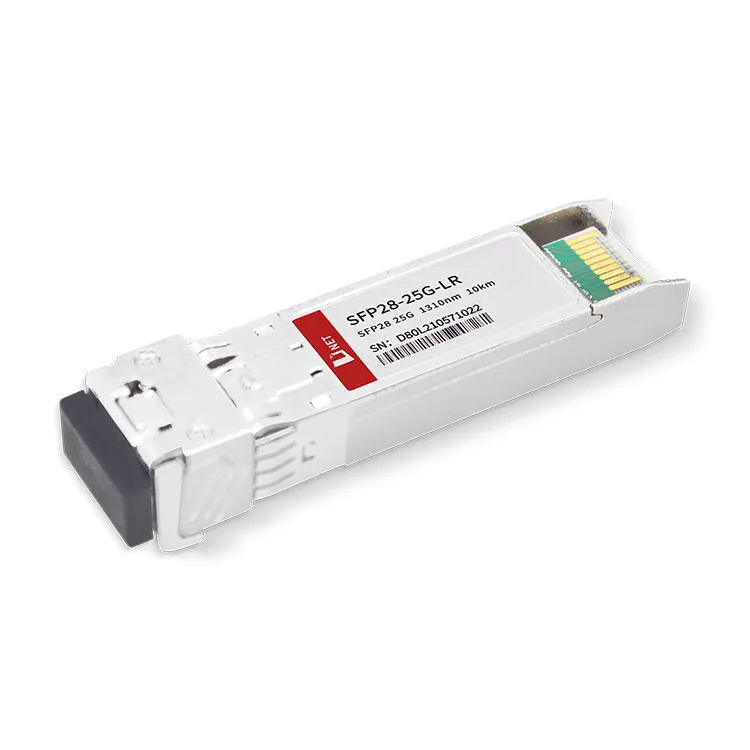

SFP28 primopredajnici su visokoučinkoviti, isplativi moduli koji mogu podržati brzinu prijenosa podataka od 25,78 Gbps i omogućiti udaljenost prijenosa od 10 km preko jednomodnog vlakna (SMF).

Ovi primopredajnici sastoje se od tri ključne komponente: DFB laserski odašiljač, PIN fotodioda koja je integrirana s transimpedancijskim predpojačalom (TIA) i MCU upravljačka jedinica. Svi moduli u skladu su sa sigurnosnim standardima laserske klase I.

Popularni tagovi: SFP28 25G LR 10KM primopredajni modul, Kina SFP28 25G LR 10KM primopredajni modul proizvođači, dobavljači, tvornica, SFP28-25G-SR

Apsolutne maksimalne ocjene

Parametar	Simbol	Min	Maks	Jedinica
Napon napajanja	VCC	-0.5	4	V
Temperatura skladištenja	Ts	-40	+85	stupanj
Radna vlažnost	-	5	85	%

Preporučeni radni uvjeti

Parametar	Simbol	Min	Tipično	Maks	Jedinica
Radna temperatura kućišta	Tc	0		+70	stupanj
Napon napajanja	VCC	3.135	3.30	3.465	V
Struja napajanja	Icc			400	mama
Brzina podataka			25.78		Gbps

Optičke i električne karakteristike

Parametar		Simbol		Min	Tipično	Maks	Jedinica	Bilješke
Odašiljač
Središnja valna duljina			λc	1270	1310	1350	Nm
Spektralna širina (-20dB)			Δλ			1	Nm
Omjer potiskivanja bočnog načina rada			SMSR	30	-		Db
Prosječna izlazna snaga			P_van	-6		2	Dbm	1
Omjer izumiranja			hitna pomoć	3.5			Db
Diferencijal ljuljanja unosa podataka			V_U	180		850	Mv	2
Ulazna diferencijalna impedancija			Z_U	90	100	110	Ω
TX Onemogući	Onemogući			2.0		VCC	V
TX Onemogući	Omogućiti			0		0.8	V
Greška TX	Greška			2.0		VCC	V
Greška TX	Normalan			0		0.8	V
Prijemnik
Središnja valna duljina			λc	1260		1600	Nm
Osjetljivost prijemnika						-13.3	Dbm	3,4
Preopterećenje prijemnika						2	Dbm	3,4
LOS De-Assert			LOS_D			-15	Dbm
LOS tvrdnja			LOS_A	-30			Dbm
LOS Histereza				0.5			Db
Diferencijal ljuljačke izlaza podataka			V_van	300		900	Mv	5
LOS			visoko	2.0		VCC	V
LOS			Niska			0.8	V

Bilješke:
1. Optička snaga se lansira u SMF.
2. PECL ulaz, interno AC-spojen i završen.
3. Mjereno testnim uzorkom PRBS 231-1 @25.78Gps, BER manji od ili jednak 5×10-5.
4. Mjereno testnim uzorkom PRBS 231-1 @10.3125Gps, BER manji od ili jednak 1×10-12.
Bitovi 110.3 i bitovi 118.3 kontroliraju načine zaključavanja internog retimera ili CDR-a, zadana vrijednost je "1".

5. Interno AC-spoj.

Bit 110.3 od A2h	Bit 118.3 od A2h	RX brzina prijenosa podataka	Brzina prijenosa podataka	Status RX CDR-a	Status TX CDR-a
Visoko/1	Visoko/1	24.33G/25.78G	24.33G/25.78G	Odaberite CDR	Odaberite CDR
Visoko/1	Nisko/0	24.33G/25.78G	9.95G/10.31G	Odaberite CDR	CDR premosnica
Nisko/0	Visoko/1	9.95G/10.31G	24.33G/25.78G	CDR premosnica	Odaberite CDR
Nisko/0	Nisko/0	9.95G/10.31G	9.95G/10.31G	CDR premosnica	CDR premosnica

Informacije o naručivanju

Broj dijela	Opis
SFP28-25G-LR	25Gbps SFP28 primopredajnik, jedan način rada, domet od 10 km

FAQ

1. Možete li staviti SFP+ u SFP28 priključak?

O: Da, ali kada je spojen na SFP + primopredajnik, ovaj priključak može podržati samo do 10 Gbps internetskih brzina.

2. Što je QSFP28 i SFP28?

O: Oba imaju različite veličine i standarde protokola. Modul SFP28 definiran je kao podrška za brzinu prijenosa jednog vozila od 25 GB, a QSFP28 podržava četiri kanala od 25 Gbit/s s ukupnom brzinom prijenosa podataka od 100 G

3. Koju brzinu podržava SFP28?

O: SFP 28 optički modul ima brzinu prijenosa od 25 Gbps, koristeći LC konektor.
