Opis

Tehnički parametri

Značajke

● Sukladno IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specifikacije prema SFF-8074i i
SFF-8472, revizija 9.5
● Dostupan digitalni dijagnostički nadzor
● Nehlađeni 1310nm Fabry-Perot (FP) laser
● Do 1,25 Gb/s dvosmjerne podatkovne veze
● Duplex LC konektor kompatibilan
● Jedno +3.3V DC napajanje
● Hot-plugable SFP trag
● Laserska sigurnost klase 1
● Mogućnosti radne temperature
-(Komercijalno) -10oC do +70oC
-(Prošireno) -10oC do +85oC
-(Industrijsko) -40oC do +85oC
● Do 10 km na 9/125µm SMF
● RoHS usklađen

Prijave

● 1,25 Gb/s Ethernet 1000Base-LX
● Fibre Channel 1,0625 Gb/s
● Enterprise Usmjerivač

detalji o proizvodu

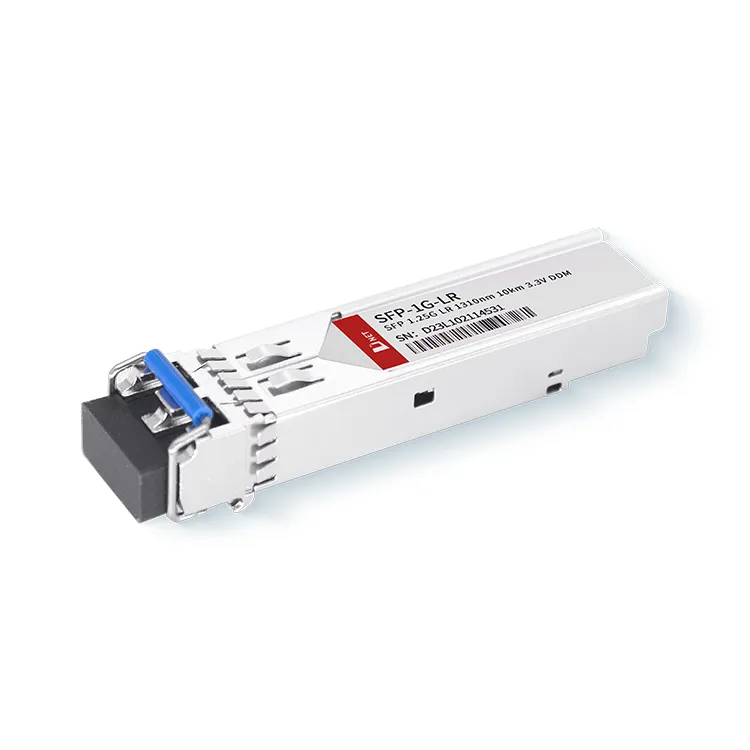

1.25G 1310nm 10km SFP optički modul svestrano je i pouzdano rješenje za optičke komunikacijske mreže, koje nudi brzi prijenos podataka na velike udaljenosti uz izvrsnu kvalitetu signala i stabilnost. Sukladni su s IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX i Fibre Channel FC- PI-2 Rev.8.0.

Popularni tagovi: SFP 1G 1000base LR 10km 1310nm, Kina SFP 1G 1000base LR 10km 1310nm proizvođači, dobavljači, tvornica, industrijski primopredajnik SFP

Apsolutne maksimalne ocjene

Naprezanja koja prelaze apsolutne maksimalne vrijednosti mogu uzrokovati trajno oštećenje uređaja. Ovo su samo apsolutne ocjene stresa. Funkcionalni rad uređaja ne podrazumijeva se u ovim ili bilo kojim drugim uvjetima koji su veći od onih navedenih u radnim odjeljcima podatkovne liste. Izloženost apsolutnim maksimalnim ocjenama tijekom duljeg razdoblja može nepovoljno utjecati na pouzdanost uređaja.

Parametar	Simbol	MinImum	MaksImum	Jedinica
Temperatura skladištenja	T_S	-40	85	^oC
Relativna vlažnost	RH	5	95	%
Napon napajanja	V_CC	-0.5	4.0	V

Preporučeni radni uvjeti

Parametar		Simbol	Min	Tip	Maks	Jedinica
Radna temperatura kućišta	DNET-03S10-31	T_C	-10	25	70	^oC
Radna temperatura kućišta	DNET-03S10-31I	T_C	-40	25	85	^oC
Napon napajanja		V_CC	3.135	3.3	3.465	V
Brzina podataka		-	-	1.25 1.0625	-	Gb/s

Električne karakteristike primopredajnika

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Struja napajanja modula	Icc	-	-	220	mama	-
Diferencijalni ulaz odašiljača Napon (TD +/-)	-	300	-	2200	Mv_P-P	1
Diferencijalni izlazni napon prijemnika (RD +/-)	-	600	-	1200	mV_P-P	2
Izlaz niske brzine: Kvar odašiljača (TX_KREŠKA) / Gubitak signala (LOS)	VOH	2.0	-	VCC	V	3
	VOL	0	-	0.8	V	-
Izlaz niske brzine: Onemogući odašiljač (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	VCC	V	4
	VIL	0	-	0.8	V	-

Bilješke
1. Interno AC spojen i završen na diferencijalno opterećenje od 100Ω.
2. Interno spojen izmjeničnom strujom, ali zahtijeva diferencijalni završetak od 100Ω ili interno za serijalizator/deserijalizator.
3. Povučen izvana s otpornikom od 4,7 KΩ-10KΩ na matičnoj ploči na VCCT,R.
4. Mod_Def1 i Mod_Def2 moraju se eksterno povući s otpornikom od 4,7KΩ-10KΩ na glavnoj ploči na V_CCT,R.

Optičke karakteristike odašiljača

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Pokrenite Optical Power	Po	-9	-6	-3	Dbm	-
Raspon središnje valne duljine	λc	1270	1310	1355	nm	-
Omjer izumiranja	Npr	9	-	-	Db	-
Spektralna širina (RMS)	Δλ	-	-	4	Nm	-
Totalno podrhtavanje	TJ	-	-	266	p.s	-
Kazna disperzije	-	-	-	1	dB	-
Vrijeme optičkog porasta/slada	T_ustati/T_pad	-	-	260	p.s	-
Pout @TX-Onesposobivanje Potvrđeno	P_isključeno	-	-	-45	Dbm	-

Informacije o naručivanju

Broj dijela	Opis
SFP-1G-10KM	1,25 Gb/s jednomodni SFP primopredajnik 1000BASE-LX

Opis proizvoda

1. Koji je pojas 1310nm?
O: Pripada "o-pojasu", koristi raspon valnih duljina vlakana na 1260–1360nm, 1310nm diodnih lasera.

2. Koliko daleko može ići 1G LX SFP?
O: 1,25 Gb/s jednomodni SFP primopredajnik 1000BASE-LX, to je standardni 1310nm LX SFP optički modul i udaljenost prijenosa može doseći do 10 km. Radi pri brzini prijenosa podataka od 1,25 Gbps.

3. Što LX znači na SFP-u?
O: LX predstavlja prijenos na velike udaljenosti, radi na {{0}}nm (obično 1310nm), sukladan je s IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX i Fibre Channel FC-PI{{ 7}} Rev.8.0.
