Istaknuti proizvod
● Broj kanala: Podržava do 18 neovisnih kanala, dopuštajući multipleksiranje 18 različitih valnih duljina na jedno vlakno.
● Raspon valne duljine: radi unutar raspona grubog multipleksiranja valne duljine (CWDM), koji se obično proteže od 1270 nm do 1610 nm. Svakom kanalu je dodijeljena jedinstvena valna duljina unutar ovog raspona.
● Pasivni rad: CWDM multiplekseri su pasivni uređaji, što znači da ne zahtijevaju nikakvo vanjsko napajanje ili aktivne komponente.
● Plug-and-Play: CWDM multiplekseri dizajnirani su za jednostavnu instalaciju i konfiguraciju. Mogu se jednostavno integrirati u postojeće optičke mreže bez potrebe za složenim postupcima postavljanja
Pojedinosti o proizvodu

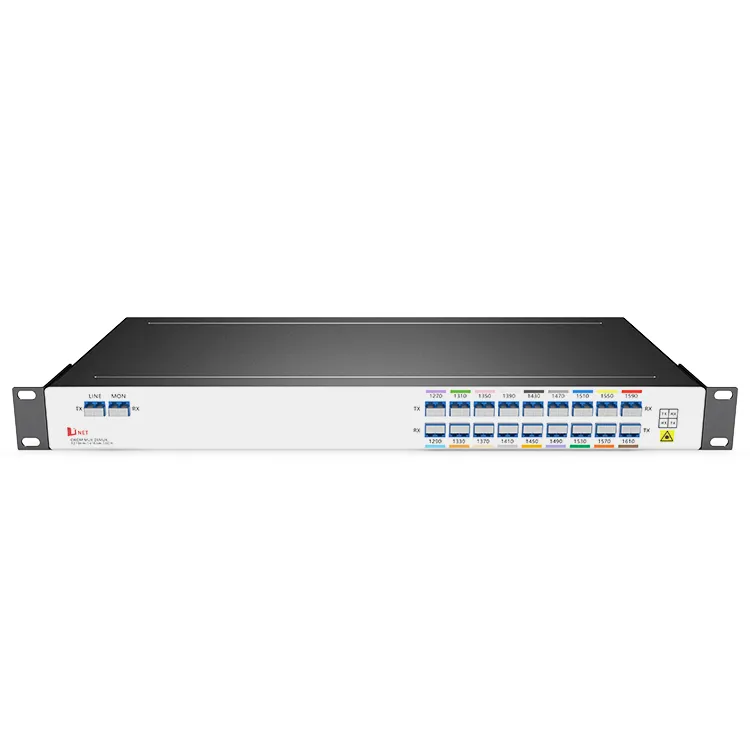

D-Net 18-kanalni CWDM MUX DEMUX radi unutar raspona valnih duljina od 1270nm do 1610nm, podržavajući točno 18 različitih kanala ili valnih duljina u CWDM spektru. Ovi MUX i DEMUX uređaji olakšavaju učinkovit prijenos i prijem više signala kroz jedno vlakno, čime se optimizira mrežni kapacitet i iskorištenost.
Ploča proizvoda
Popularni tagovi: CWDM MUX DEMUX 18-kanalni stalak s dvostrukim vlaknima 1U, Kina CWDM MUX DEMUX 18-kanalni stalak s dvostrukim vlaknima 1U proizvođači, dobavljači, tvornica, kabel za probijanje optičkog pogona, Optički primopredajnik za certificiranje, Put bez održavanja SFP+ primopredajnik, suvišna mreža SFP+ primopredajnik, DAC kabel za proboj za audio 3D proizvodnju, sigurnosna kopija SFP+ primopredajnik
Specifikacija proizvoda
|
Valna duljina |
18 kanala 1270-1610nm |
Razmak kanala |
20nm |
|
Prolazni pojas kanala |
±6,5 nm |
Tehnologija |
TFF (filtar tankog filma) |
|
Insercijski gubitak |
Uobičajeno: Manje od ili jednako 5,4 dB (S 8 Preskakanje 0: Manje od ili jednako 3.0dB) |
Gubitak veze |
Uobičajeno: Manje od ili jednako 6,2 dB (S 8 Preskakanje 0: Manje od ili jednako 4.0dB) |
|
Gubitak umetanja @ 1% pon |
Manje od ili jednako 26dB |
Središnja valna duljina Točnost |
±0.05nm |
|
Povratni gubitak |
Veći ili jednak 45 dB |
Usmjerenost |
Veći ili jednak 45 dB |
|
Način polarizacije Disperzija |
Manje od ili jednako 0.1ps |
Gubitak ovisan o polarizaciji |
Manje od ili jednako 0.3dB |
|
Izolacija kanala |
Susjedni Veći ili jednak 30dB |
Temperatura |
Rad -40 do 85 stupnjeva Skladištenje -40 do 85 stupnjeva |
|
Neto težina |
1,5 KG |
Dimenzije (VxŠxD) |
44*440*230 mm |
Napomena: Specificirano s priključcima.
Povezivanje aplikacija
Multi-rate hibridna usluga multipleksiranja
Omogućuje fleksibilne kombinacije 1G/10G/25G/40G/100G/200G Etherneta, SAN-a, OTN-a, SDH/SONET-a i lokalnih video usluga.
Vrste CWDM mrežnih aplikacija
Tip1: prijenos od točke do točke
Tip2: Prstenasti prijenos
Tip3: križna veza
Informacije o narudžbi
|
br. proizvoda |
Opis proizvoda |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Dvostruko vlakno, LC/UPC, 1U stalak |
Napomena: Podržavamo prilagođeni dizajn, kontaktirajte nas putem e-pošte.
FAQ
1. Koja je valna duljina CWDM-a?
O: Raspon valne duljine CWDM (Coarse Wavelength Division Multiplexing) sustava obično spada u raspon od 1260nm do 1625nm. Svakom kanalu u CWDM sustavu dodijeljena je određena valna duljina unutar ovog raspona, što omogućuje kombiniranje i prijenos više tokova podataka putem jednog optičkog vlakna. Kanali su obično razmaknuti 20 nm, što rezultira ukupno 18 kanala u 18-kanalnom CWDM sustavu. Ova se tehnologija obično koristi u optičkom umrežavanju za povećanje kapaciteta postojeće optičke infrastrukture.
2. Kako radi CWDM mux?
O: CWDM (Coarse Wavelength Division Multiplexing) 18-kanalni multiplekser valne duljine je mrežni uređaj koji se koristi za kombiniranje ili odvajanje više optičkih signala koji se prenose preko različitih valnih duljina svjetlosti.
3. Što je bolje CWDM ili DWDM?
O: Izbor između CWDM i DWDM ovisi o različitim čimbenicima kao što su potrebni kapacitet, udaljenost, cijena i dostupna infrastruktura. CWDM se često koristi za komunikaciju na kraćim udaljenostima unutar lokalne mreže (LAN) ili gradske mreže (MAN) gdje je potreban manji broj kanala. DWDM je, s druge strane, prikladan za aplikacije na duge udaljenosti i velikog kapaciteta, kao što su okosnice mreža i transkontinentalne veze.
