Opis

Tehnički parametri

Značajke

● Radna brzina prijenosa podataka do 25,78Gbps
● Do 10 km udaljenosti prijenosa
● Pin fotodioda visoke osjetljivosti i TIA
● LC duplex konektor
● Hot pluggable 20pin konektor
● Mala potrošnja energije<1 W
● -20 do 70 stupnjeva radnog širokog temperaturnog raspona
● Jedno +3.3V±5% napajanje
● U skladu sa SFF-8472
● Potpuno sukladan RoHS

Pojedinosti o proizvodu

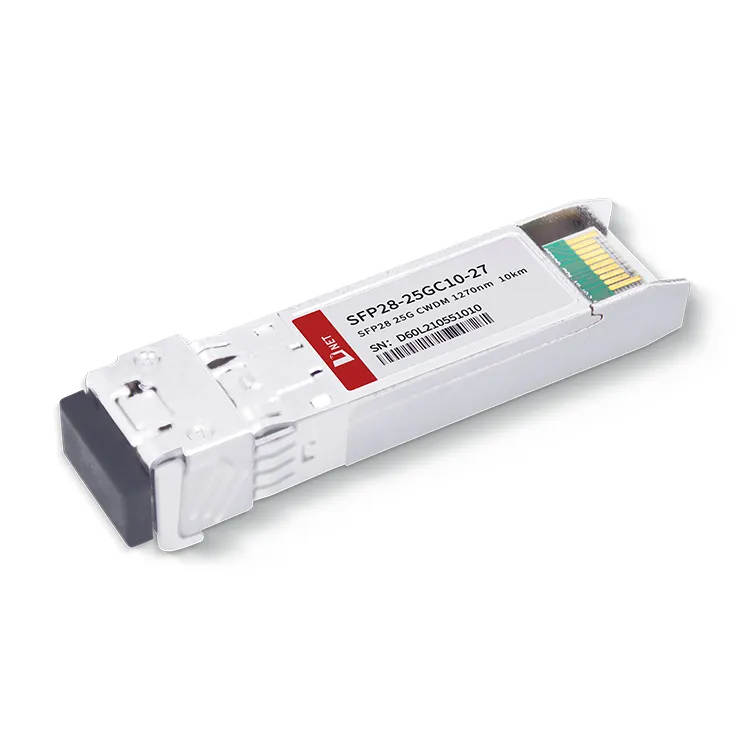

D-netov 25G CWDM 1270nm 10KM modul koristi CWDM DML laser i PIN prijemnik. I prijemni i prijenosni kanal uključuju ugrađeni CDR sklop koji može podržati maksimalnu brzinu do 25,78 Gbps. 25G 1270nm 10KM optički primopredajnik u boji dizajniran je za očuvanje resursa vlakana, čime se učinkovito smanjuju ukupni operativni troškovi za pružatelje usluga. Modul 25G 1270nm 10KM u skladu je sa standardima SFF-8472 i RoHS. 25G SFP28 CWDM 10KM primopredajni modul nalazi široku primjenu u međusobnom povezivanju podatkovnih centara, mrežama optičkog prijenosa komunikacijskih operatera, bežičnim mrežama baznih stanica i Ethernet scenarijima poduzeća.

Popularni tagovi: SFP28 CWDM 1270nm primopredajni modul, Kina SFP28 CWDM 1270nm primopredajni modul proizvođači, dobavljači, tvornica, SFP28-25G-SR

Apsolutne maksimalne ocjene

Parametar	Simbol	Jedinica	Min	Maks
Raspon temperature skladištenja	Ts	^oC	-40	85
Relativna vlažnost	RH	%	0	95
Maksimalni napon napajanja	Vcc3	V	-0.5	4.0

Preporučeni radni uvjeti

Parametar	Simbol	Jedinica	Min	Tip	Maks
Raspon temperature radnog kućišta	Tc	^oC	-20		70
Napon napajanja	VCC	V	3.14	3.3	3.46
Bit brzina	BR	Gb/s		25.78
Bit Pogreška Omjer	BER				5*10^-5
Maksimalna podržana duljina veze	L	Km			10

Definicija električnih priključaka

Parametar	Simbol	Jedinica	Min	Tip	Maks	Bilješka
Napon napajanja	V_CC	V	3.14	3.3	3.46
Potrošnja energije	P	mW			1000
Odašiljač
Ulazna diferencijalna impedancija	R_U	Ω		100
Jednostrani unos podataka Swing	V_U	mVp-p	90		450
Napon onemogućavanja prijenosa	V_DIS	V	2		V_CCHOST
Napon za omogućavanje prijenosa	V_NEŠIFRIRAN	V	V_EE		V_EE+0.8
Prijenos greška potvrda napon	V_DI	V	2		V_CCHOST
Pogreška prijenosa De-Assert Voltage	V_FDA	V	V_EE		V_EE+0.4
Prijemnik
Jednostrani izlazni zamah podataka	V_OD	mVp-p	200		450
LOS greška	V_LOSFT	V	2		V_CCHOST
LOS Normalno	V_LOSNR	V	V_EE		V_EE+0.4

Optičke karakteristike

(Tc=0 do 70 oC i Vcc= 3.14 do 3,46 V)

Parametar	Simbol	Jedinica	Min	Tip	Maks	Bilješka
Nazivna valna duljina	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Pomicanje valne duljine	Δλ	Nm	-6.5		+6.5
Prosječna izlazna snaga	pav	Dbm	-3		2
Spektralna širina (-20dB)	s	Nm			1
Omjer izumiranja	hitna pomoć	Db	3.5
Omjer potiskivanja bočnog moda	SMSR	Db	30
Prosječna snaga pokretanja ISKLJUČENOG odašiljača	POFF	Dbm			-30
Buka relativnog intenziteta	RIN	dB/Hz			-128
Središnja valna duljina	λC	Nm	1260		1620
Osjetljivost prijemnika (OMA)	RSENSE	Dbm			-11.3	1
Preopterećenje prijemnika (OMA)	Pmax	Dbm	2.2
Optički povratni gubitak		Db			-26
LOS tvrdnja	LOSA	Dbm	-30
LOS De-Assert LOS	IZGUBLJENO	Dbm			-17
LOS Histereza		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 i BER bolji ili jednak 5E-5;

Informacije o naručivanju

Broj dijela	Opis
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optički primopredajnik

FAQ

1. Što je 25G SFP28 priključak?

O: D-NET-ov SFP28 priključak je za 25G brzi priključak slične veličine kao 10G SFP+ priključak.

2. Je li SFP28 Ethernet?

O: Ethernet SFP28 je za korisnike koji postavljaju 25GbE, SFP28 modul, temeljen na obliku paketa SFP+, podržava 25G Ethernet standard. Povratna kompatibilnost s 10GbE pruža prirodan put migracije za korisnike koji trebaju veću propusnost.
