Opis

Tehnički parametri

Prijave

● Stalak do stalak
● ata centri Preklopnici i Usmjerivači
● Metro mreže
● Prekidači i usmjerivači
● 40G BASE-ZR4

Pojedinosti o proizvodu

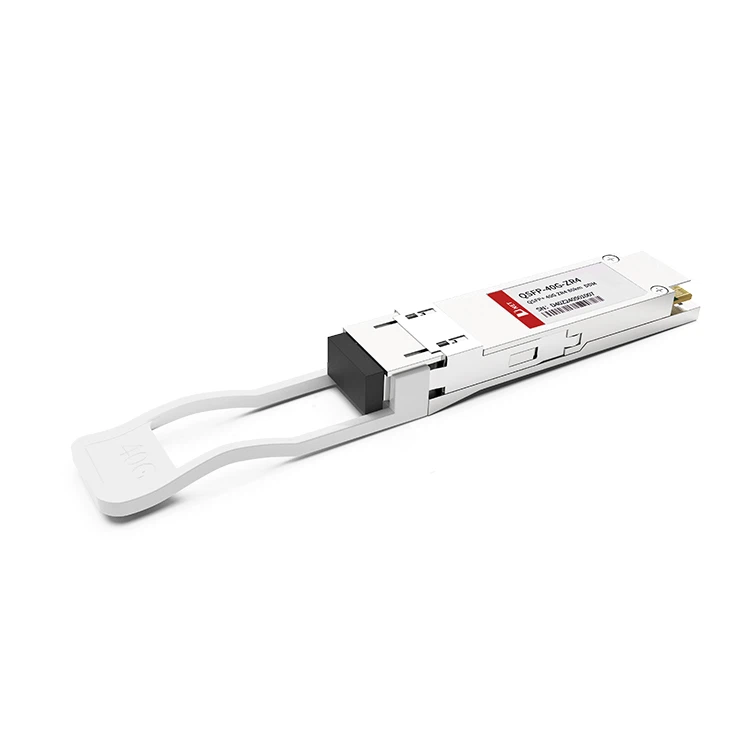

40G ZR4 80KM koristi tehnologiju optičkog prijenosa valovnog multipleksiranja (WDM) za pretvaranje četiri 10G ulazna kanala podataka u četiri WDM kanala optičkog signala, koji se zatim kombiniraju u jedno optičko vlakno kako bi se postigla ukupna brzina optičkog prijenosa od 40 Gb/s.

Popularni tagovi: QSFP+ 40G ZR4 80KM primopredajni modul, Kina QSFP+ 40G ZR4 80KM primopredajni modul proizvođači, dobavljači, tvornica, QSFP-40G-LR4 QSFP-40G-IR4 QSFP-40G-ER4 QSFP-40G-SR4 QSFP-40G-IR4 QSFP-40G-ZR4

Apsolutne maksimalne ocjene

Parametar	Simbol	Min.	Tipično	Maks.	Jedinica
Temperatura skladištenja	TS	-40		+85	stupanj
Napon napajanja	VCCT, R	-0.5		4	V
Relativna vlažnost	RH	0		85	%

Preporučeno radno okruženje

Parametar	Simbol	Min.	Tipično	Maks.	Jedinica
Radna temperatura kućišta	TC	0		+70	stupanj
Napon napajanja	VCCT, R	+3.13	3.3	+3.47	V
Struja napajanja	ICC			1000	mama
Rasipanje snage	PD			3.5	W

Električne karakteristike

(GORNJI=0 do 70 stupnjeva, VCC=3.13 do 3,47 V)

Parametar	Simbol	Min	Tip		Maks		Jedinica	Bilješka
Brzina podataka po kanalu		-	10.3125		11.2		Gbps
Potrošnja energije		-	2.5		5		W
Struja napajanja	Icc		0.75		1.3		A
Kontrola I/O Napon-Visoki	VIH	2.0			VCC		V
Kontrola I/O Napon-nizak	VIL	0			0.7		V
Međukanalni iskrivljeni	TSK				150		P.s
RESETL Trajanje			10				Nas
RESETL Vrijeme povlačenja					100		gđica
Vrijeme uključivanja					100		gđica
Odašiljač
Tolerancija jednostranog izlaznog napona		0.3		4		V		1
Tolerancija napona zajedničkog načina rada		15				Mv
Diferencijalni napon ulaznog prijenosa	VI	150		1200		mV
Impedancija ulazne razlike prijenosa	ZIN	85	100	115
Podrhtavanje ulaza ovisno o podacima	DDJ		0.3			korisničko sučelje
Prijemnik
Tolerancija jednostranog izlaznog napona		0.3		4		V
Rx izlazni diferencijalni napon	Vo	370	600	950		Mv
Rx izlazni napon porasta i pada	Tr/Tf			35		p.s		1
Totalno podrhtavanje	TJ		0.3			korisničko sučelje

Napomena: 20-80%

Optički parametri

(GORNJI {{0}} do 70 stupnjeva, VCC=3.0 do 3,6 volta)

Parametar	Simbol	Min	Tip	Maks		Jedinica		Ref.
Odašiljač
Dodjela valne duljine	L0	1294.53	1295.56		1296.59		Nm
	L1	1299.02	1300.05		1301.09		Nm
	L2	1303.54	1304.58		1305.63		Nm
	L3	1308.09	1309.14		1310.19		Nm
Omjer potiskivanja bočnog načina rada	SMSR	30	-		-		Db
Ukupna prosječna snaga lansiranja	PT		-		10.5		Dbm
Prosječna snaga lansiranja, svaka traka		+4	-		7		Dbm
Prijenos OMA po traci	TxOMA	0.3			5.0		Dbm
Razlika u snazi lansiranja između bilo koje dvije trake (OMA)					4.7		Dbm
Kazna disperzije odašiljača po svakoj stazi	TDP				2.6		Db
Omjer izumiranja	hitna pomoć	5.5	6.5				dB
Definicija maske za oči odašiljača {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Tolerancija optičkog povratnog gubitka		-	-		20		dB
Prosječno pokretanje Isključeno odašiljač, svaka traka	Uf				-30		Dbm
Buka relativnog intenziteta	Rin				-128		dB/HZ	1
Tolerancija optičkog povratnog gubitka		-	-		12		Db
Prijemnik
Prag oštećenja	THd	0				Dbm		1
Prosječna snaga na ulazu prijemnika, svaka traka	R	-24		-6		Dbm
Prijemna električna gornja granična frekvencija od 3 dB, svaka traka				12.3		Ghz
RSSI točnost		-2		2		Db
Refleksija prijemnika	Rrx			-26		Db
Primi snagu (OMA), svaka traka		-	-	-4		Dbm
Prijemna električna gornja granična frekvencija od 3 dB, svaka traka				12.3		Ghz
LOS De-Assert	LOS_D			-25		Dbm
LOS tvrdnja	LOS_A	-35				Dbm
LOS Histereza	LOS_H	0.5				Db

Napomena: Refleksija od 12 dB

Informacije o naručivanju

Broj dijela	Opis
QSFP-40G-ZR4	40G QSFP+ ZR4 80KM primopredajni modul s potpunim digitalnim dijagnostičkim nadzorom u stvarnom vremenu i jezičkom za povlačenje

FAQ

1. Koji primopredajnik podržava 40Gbps?

A: QSFP+ 40G 80KM vjerojatno je najčešće korišten i popularan 40G primopredajnik, koji omogućuje vezu optičkog prijenosa od 80KM.

2. Može li jednomodno vlakno podržavati 40G?

A: Jednomodna optička vlakna prikladna su za prijenos na velike udaljenosti, često za širenje većih područja. Optički modul 40G može koristiti konektor s jednomodnim vlaknima, kao što je LC sučelje.

3. Koja je razlika između QSFP28 i QSFP+?

A: QSFP+ je dizajniran za podršku brzinama podataka do 40 Gigabita u sekundi (Gbps) po priključku. QSFP28 Podrška za brzine prijenosa podataka do 100 Gbps po priključku, što omogućuje brži prijenos.
