Pojedinosti o proizvodu

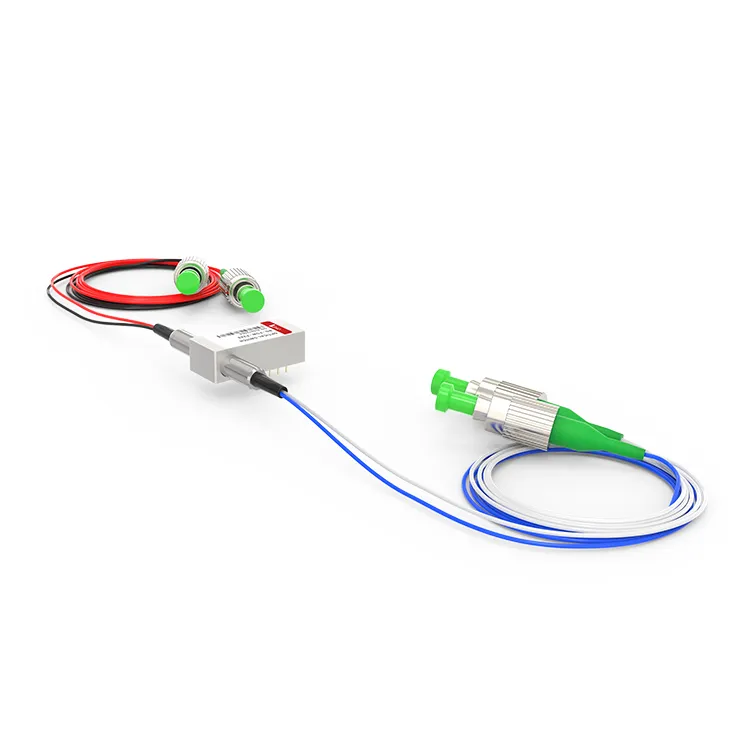

Opto-mehanički prekidač F2X2 radi usmjeravanjem ili blokiranjem ulaznog optičkog signala za povezivanje optičkog kanala s izlaznim optičkim vlaknom. Verzija s zasunom održava odabranu optičku putanju čak i nakon što je signal pogona uklonjen, dok je verzija bez zasuna zadana u položaju uključeno ili isključeno kada se napajanje izgubi. F2X2 mehanički optički prekidač može se pohvaliti unesenim gubitkom manjim od 10dB i brzim vremenom odziva, omogućujući prebacivanje optičkih signala na razini nanosekunde, čime se ispunjavaju zahtjevi prijenosa velike brzine.
Popularni tagovi: f2x2 opto mehanički optički prekidač, Kina f2x2 opto mehanički optički prekidač proizvođači, dobavljači, tvornica, Mehanički optički prekidač
Specifikacije proizvoda
|
Radna valna duljina |
1240~1680nm (SM) |
Insercijski gubitak |
Manje od ili jednako 1.0dB |
|
Gubitak ovisan o valnoj duljini |
Manje od ili jednako 0.25dB |
Gubitak ovisan o polarizaciji |
Manje od ili jednako 0.05dB |
|
Gubitak ovisan o temperaturi |
Manje od ili jednako 0.20dB |
Povratni gubitak |
SM Veći ili jednak 55dB |
|
Unakrsni razgovor |
SM Veći ili jednak 70dB |
Vrijeme prebacivanja |
Manje od ili jednako 8 ms |
|
Ponovljivost |
Manje od ili jednako ±0.02dB |
Izdržljivost |
Veći ili jednak 107 puta |
|
Radni napon |
3 ili 5V |
Tip prekidača |
Bez zaključavanja/zatvaranje |
|
Radna temperatura |
-20~+70 stupnjeva |
Temperatura skladištenja |
-40~+85 stupnjeva |
|
Optička snaga |
Manje od ili jednako 500mW |
Dimenzija |
27.0D×12,5Š×8,4V mm |
Pin konfiguracije
|
Tip |
Optička ruta |
Električni pogon |
Senzor stanja |
||||||
|
F2×2 |
Pin 1 |
Pin 5 |
Pin 6 |
PN 10 |
Prikvači 2-3 |
Prikvači 3-4 |
Prikvači 7-8 |
Prikvači 8-9 |
|
|
Zatvaranje |
P1-P4,P2-P3 |
-- |
-- |
GND |
V＋ |
Zatvoriti |
Otvoriti |
Otvoriti |
Zatvoriti |
|
P1-P3,P2-P4 |
V＋ |
GND |
-- |
-- |
Otvoriti |
Zatvoriti |
Zatvoriti |
Otvoriti |
|
|
Bez zatvaranja |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
Zatvoriti |
Otvoriti |
Otvoriti |
Zatvoriti |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
GND |
Otvoriti |
Zatvoriti |
Zatvoriti |
Otvoriti |
|
Mehaničke dimenzije (jedinica: mm)
Optička ruta
Informacije o naručivanju
|
RD-FSW |
-F2X2- |
-Valna duljina- |
-Vrsta prekidača- |
-Napon- |
-Vrsta vlakana- |
-Paket- |
-Dužina vlakana- |
-Priključak- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Posebno＝0 |
Zatvaranje＝1 Bez zabravljivanja＝2 MINI zasun＝3 MINI bez zabravljivanja＝4 Posebno＝0 |
3V=3 5V=5 Posebno＝0 |
SM28=1 50/125=5 62.5/125=6 Posebno＝0 |
Golo vlakno=1 900um cijev=3 Posebno＝0 |
0.25m=1 0.5m=2 1.0m=3 Posebno＝0 |
Ništa=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Posebno＝0 |
