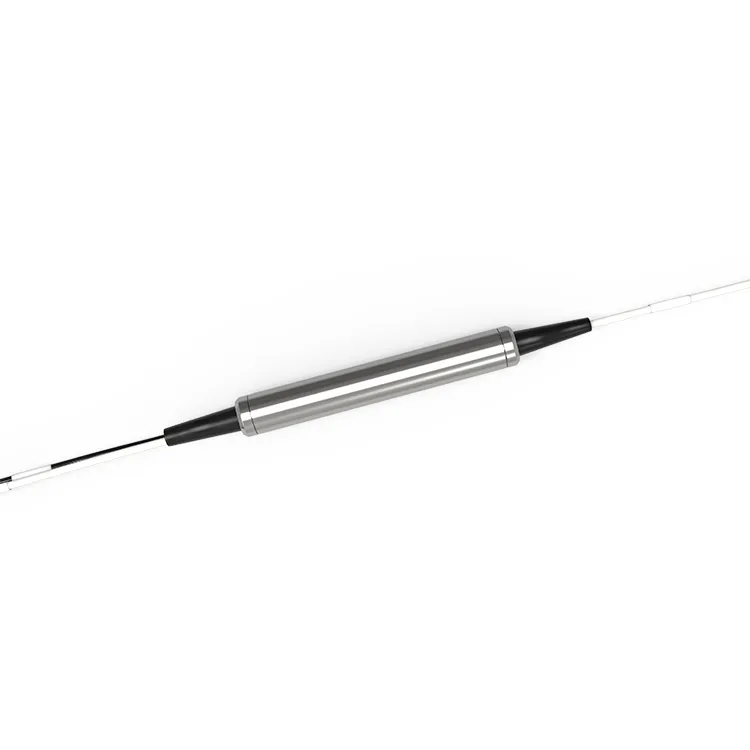

3 porta 50GHz DWDM filter pasivna komponenta

Komponenta DWDM filtera s 3 ulaza od 50 Ghz omogućuje multipleksiranje i demultipleksiranje više optičkih signala na jednom vlaknu, koristeći ITU mrežu valnih duljina. Pojedinačne komponente dostupne su na ITU razmaku kanala od 50 GHz. Ova tehnologija pruža savršeno rješenje za telekomunikacijske tvrtke, podatkovne centre i tvrtke diljem svijeta.

Pošaljite upit

Opis

Tehnički parametri

Pojedinosti o proizvodu

Frekvencija filtra 50 Ghz DWDM od 50 GHz može prikazati i modulirati optički signal unutar pojasne širine od 50 GHz. Komponenta filtra 50 Ghz DWDM s 3 porta može se koristiti kao točka za umetanje, izdvajanje i nadzor u optičkom komunikacijskom sustavu. DWDM tehnologija može odašiljati više optičkih signala s različitim valnim duljinama istovremeno, što uvelike povećava prijenosni kapacitet optičkih komunikacijskih sustava. 50 Ghz DWDM filtri naširoko se koriste u pristupnim mrežama, Metro WDM sustavima, Dugotrajnim WDM sustavima i Enterprise mrežama.

Popularni tagovi: 3 porta 50GHz DWDM filtar pasivne komponente, Kina 3 porta 50GHz DWDM filtra pasivne komponente proizvođači, dobavljači, tvornica, optičke komponente za optički hitosan, infracrvene leće, fototranzistori, leće za ribu, leće širokokutnih, telefoto leće

Specifikacije proizvoda

Raspon valnih duljina	C- ili L-pojasni ITU kanali 186,6 do 196,1 THz	Tehnologija	TFF (filtar tankog filma)
Prolaz Pojas Širina @ -0.5 dB	Veće ili jednako 0.22nm	Prijenos propusni pojas valovitost	Manje od ili jednako 0.40dB
Prijenos umetanje gubitak	Manje od ili jednako 0.8dB	Prolazni pojas refleksije mreškanje	Manje od ili jednako 0.20dB
Insercijski gubitak refleksije	Manje od ili jednako 0.40dB	Prijenos izolacija (pril. kanal)	Veći ili jednak 20 dB
Prijenos izolacija (kanal bez prilagodbe)	Veći ili jednak 45 dB	Refleksijska izolacija	Veći ili jednak 12dB
Ovisno o polarizaciji gubitak	Manje od ili jednako 0.2dB	Način polarizacije disperzija	Manje od ili jednako 0.2ps
Usmjerenost	Veći ili jednak 50 dB	Povratni gubitak	Veći ili jednak 45 dB
Rukovanje optičkom snagom	Veći ili jednak 500	Temperatura	Rad: -40 do +85 stupnjeva Skladištenje: -40 do +85 stupnjeva
Vrsta vlakana	SMF-28e	Dimenzija paketa	∮5,5 x L34 mm

Bilješka:
1) Sve specifikacije temelje se na uređajima bez priključaka i zajamčene su preko valne duljine, polarizacije i temperature.
2) Vrijednosti PMD i kromatske disperzije zajamčene su dizajnom. 3) Specifikacije su podložne promjenama bez prethodne najave.

Informacije o naručivanju

RD-D	- Paket	-Priključak Tip	U/A	-Plan kanala	- Vrsta vlakana	- Duljina vlakana	-50G
	S: Čelik	0: Nema priključka	U: UPC	C19	25: Vlakno od 250 um	005: 0.5+/-0.1m	50G:50GHZ
	G: Staklo	1: LC	O: APC	C20	90: 900um vlakno	01: 1.0+/-0.1m
		2: SC		C21		drugi
		3: FC		drugi
		4: Ostali

Primjer:RD-DS1U-C19-2505-50G: 3 porta 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M čelična vlakna.

FAQ

P: Što je 3-port 50GHz DWDM ITU komponenta?

O: 3-port 50GHz DWDM ITU komponenta vrsta je optičke komponente koja omogućuje multipleksiranje (kombiniranje) i demultipleksiranje (odvajanje) višestrukih valnih duljina svjetlosti unutar optičke mreže. Dizajniran je za rad unutar mreže ITU (International Telecommunication Union), koja specificira skup standardnih valnih duljina za korištenje u optičkoj komunikaciji.

P: Koliki je uneseni gubitak 3-port 50GHz DWDM ITU komponente?

O: Uneseni gubitak prijenosa {{0}}priključka 50GHz DWDM ITU komponente obično je manji od 0,8 dB; uneseni gubitak refleksije manji je od 0,40 dB.
