Značajke proizvoda
OSFP serijski optički Sučelje
●4x100G PAM4 retimed 400GAUI-4 električno sučelje
● Aktivni optički kabel
●4-kanalni VCSEL nizovi i 4-kanalni PIN foto detektorski nizovi
●Maksimalna duljina veze od 60m na OM3 ili 100m na OM4
Sukladno OSFP MSA
● Hot Pluggable OSFP form factor
● Sukladno OSFP specifikaciji modula Rev 5.0
●U skladu s CMIS 5.2
podrška Protokol
● Sukladno s IEEE 802.3db
● Sukladno IEEE 802.3ck
Niska Potrošnja energije
●Manje od 8 W u temperaturnom rasponu od 0 do 70 stupnjeva
Prijave
● 400GBASE-SR4 400G Ethernet
●Podatkovni centar
Popularni tagovi: 400g osfp sr4 mm mpo12 optički primopredajnik, Kina 400g osfp sr4 mm mpo12 optički primopredajnik proizvođači, dobavljači, tvornica, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min |
Maks |
Jedinica |
|
Temperatura skladištenja |
Ts |
-40 |
85 |
.C |
|
Case Operating Temperature |
Vrh |
0 |
70 |
.C |
|
Srodnik Vlažnost (bez kondenzacije) |
RH |
15 |
85 |
% |
|
Napon napajanja |
Vcc |
-0.5 |
3.6 |
V |
|
Prag oštećenja prijemnika, po Traka |
PRdmg |
5 |
dBm |
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Min |
Maks |
Jedinica |
|
Temperatura radnog kućištaerature |
Vrh |
0 |
70 |
.C |
|
Srodnik Vlažnost (bez kondenzacije) |
RH |
15 |
85 |
% |
|
Napon napajanja |
Vcc |
3.135 |
3.465 |
V |
|
Ukupno Potrošnja energije |
PC |
- |
8 |
W |
|
Struja napajanja po kraj |
2.55 |
A |
||
|
bit Stopa |
BR |
425 |
Gbps |
|
|
Duljina vlakna uključena OM3 MMF |
60 |
m |
||
|
Duljina vlakna uključena OM4 MMF |
100 |
m |
||
|
I2C Sat Frekvencija |
0 |
400 |
kHz |
Bilješke:
1. U uvjetima radnog napona napajanja od 3,465 V i temperature kućišta od 70 stupnjeva
Optičko sučelje odašiljača
|
Parametar |
Simbol |
Min |
Tipično |
Maks |
Jedinica |
|
|
Brzina podataka po stazi |
DR |
53.125 |
GBd |
|||
|
Format modulacije |
PAM4 |
|||||
|
Središnja valna duljina 1 |
λ |
840 |
860 |
868 |
nm |
|
|
RMS širina spektra |
σ |
0.6 |
nm |
|||
|
Prosječna snaga lansiranja, svaka traka |
Pavg |
-4.6 |
4 |
dBm |
||
|
Optička snaga OMA, svaka traka, maks |
POMA |
3.5 |
dBm |
|||
|
OMA vanjski, svaka traka min |
maks. (TECQ, TDECQ)<1.8 dB |
max [-2.6 , max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Zatvaranje oka odašiljača i disperzije (TDECQ), svaka traka |
TDECQ |
4.4 |
dB |
|||
|
Zatvaranje oka odašiljača za PAM4 (TECQ), svaka traka |
TECQ |
4.4 |
dB |
|||
|
Omjer izumiranja |
hitna pomoć |
2.5 |
dB |
|||
|
Ekskurzija snage odašiljača, svaka traka |
2.3 |
dBm |
||||
|
Tolerancija optičkog povratnog gubitka |
ORLT |
14 |
dB |
|||
|
Optička snaga za TX ONEMOGUĆI |
-30 |
dBm |
||||
|
Zaokruženi tokb2 |
Veći ili jednak 86% na 19 um Manje od ili jednako 30% na 4,5 um |
|||||
Bilješke:
1. Definirano prema učinku korištenog lasera.
2. Mjereno u vlaknu tipa A1a.2 ili tipa A1a.3 ili A1a.4, 50 um, u skladu s IEC 61280-1-4
Optičko sučelje prijemnika
|
Parametar |
Simbol |
Min |
Tipično |
Maks |
Jedinica |
|
|
Brzina podataka po stazi |
BR |
53.125 |
Gbd |
|||
|
Format modulacije |
PAM4 |
|||||
|
Središnja valna duljina 1 |
λ |
842 |
885 |
948 |
nm |
|
|
Prag oštećenja |
5 |
dBm |
||||
|
Prosječna snaga prijema, svaka traka |
-6.4 |
4 |
dBm |
|||
|
Primite struju, svaka traka (OMAouter) |
dBm |
|||||
|
Refleksija prijemnika |
Rr |
dB |
||||
|
Osjetljivost prijemnika, svaka traka1 |
RS=max (-4.6, TECQ –6.4) |
dBm |
||||
|
Naglašena osjetljivost prijemnika, svaka traka |
-2 |
dBm |
||||
|
Rx LOS |
Tvrditi |
-15 |
dBm |
|||
|
Poništi tvrdnju |
-7.5 |
dBm |
||||
|
Histereza |
0.5 |
5 |
dB |
|||
Bilješke:
1. Osjetljivost prijemnika je informativna i definirana je za odašiljač s vrijednošću TECQ. Izmjereno testnim signalom usklađenosti na TP3 za BER=2.4E-4 Pre-FEC.
Informacije o naručivanju
|
Broj dijela |
Opis |
|

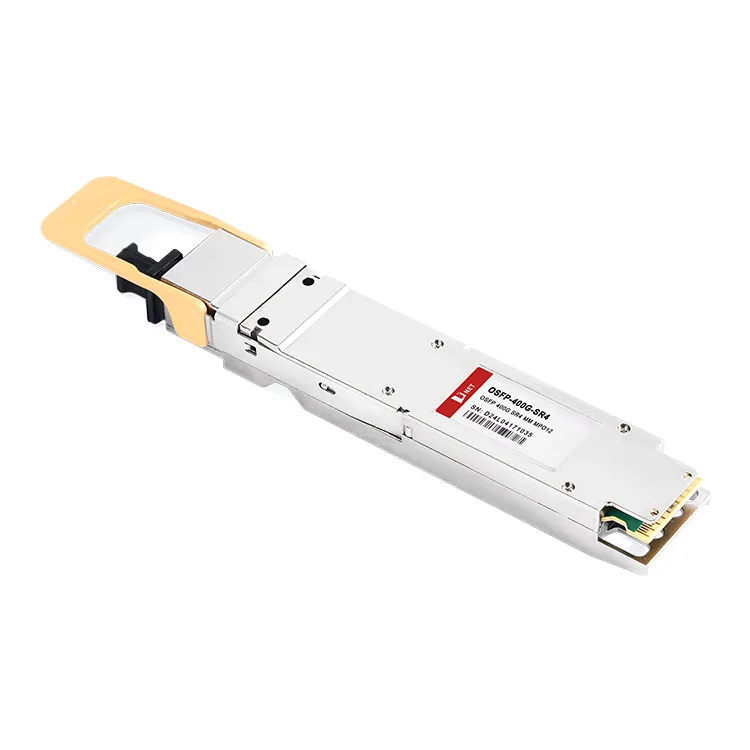

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
Pitanja
P: Kakve konektore koristi 400G OSFP SR4?
P: Koje brzine prijenosa podataka može podržati 400G OSFP SR4?
