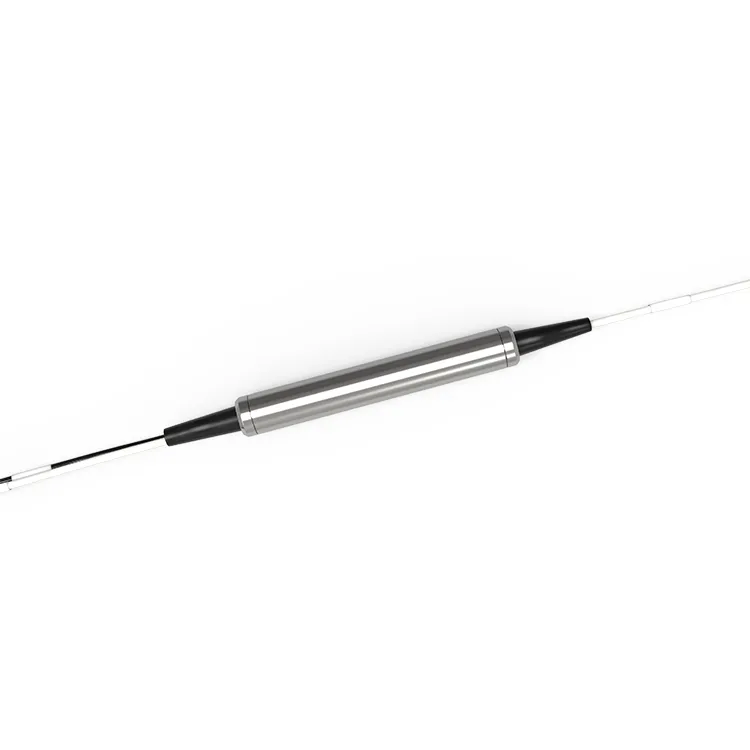

FWDM filtar TX1550 RX1310 1490 pasivna komponenta

FWDM je ključna komponenta u optičkim komunikacijskim sustavima kao što su Fiber-to-the-Home (FTTH) i telekomunikacijske mreže. Omogućuje učinkovit prijenos podataka na veće udaljenosti uz minimalnu degradaciju signala. TX signal na 1550 nm obično se koristi za komunikaciju optičkim vlaknima na dugim udaljenostima zbog niže stope prigušenja u usporedbi s kraćim valnim duljinama. RX signali na 1310nm i 1490nm, s druge strane, obično se koriste u pasivnim optičkim mrežama (PON) za prijenos na kratkim do srednjim udaljenostima.

Pošaljite upit

Opis

Tehnički parametri

Opis proizvoda

Pasivna komponenta FWDM filtra TX1550 RX1310 1490 visoko je učinkovita i pouzdana optička komunikacijska komponenta dizajnirana za odvajanje i kombiniranje valnih duljina s različitim razinama snage. Kroz primjenu tehnologije optičkog razdvajanja, dijeli signale na različite valne duljine za prijenos, čime se poboljšava učinkovitost komunikacije i osigurava stabilniji prijenos podataka. Ovo značajno povećava ukupnu izvedbu optičkog komunikacijskog sustava. Pronalazi široku primjenu u optičkim pojačalima i CATV aplikacijama.

Popularni tagovi: fwdm filter tx1550 rx1310 1490 pasivna komponenta, Kina fwdm filter tx1550 rx1310 1490 proizvođači pasivnih komponenti, dobavljači, tvornica, PIN fotodiode, telefoto leće, zum leće, optičke komponente za optički hitosan, fototranzistori, leće širokokutnih

Specifikacije proizvoda

Valna duljina	TX1550 RX1310/1490nm	Tehnologija	TFF (filtar tankog filma)
Prolazni pojas	1540~1650nm	Odraz	1260~1360&1480~1500
Valovitost propusnog pojasa	Manje od ili jednako 0.30dB	IL @ Propusni pojas	Manje od ili jednako 0.60dB
Mreškanje trake refleksije	Manje od ili jednako 0.20dB	IL @ Odraz	Manje od ili jednako 0.40dB
Izolacija prijenosa (adj. kanal)	Veći ili jednak 30dB	Izolacija prijenosa (kanal koji nije prilagođen)	Veći ili jednak 50 dB
Refleksijska izolacija	Veći ili jednak 15 dB	Gubitak ovisan o polarizaciji	Manje od ili jednako 0.1dB
Disperzija polarizacijskog moda	Manje od ili jednako 0.2ps	Toplinska stabilnost	Manje od ili jednako 0.005N
Usmjerenost	Veći ili jednak 50 dB	Povratni gubitak	Veći ili jednak 45 dB
Rukovanje optičkom snagom	Manje od ili jednako 500mW	Temperatura	Rad -40 do 85 stupnjeva Skladištenje -40 do 85 stupnjeva
Vrsta vlakana	SMF-28e	Dimenzija paketa	Čelik ∮5,5 x L34 mm ABS 90 * 20 * 10nm

Bilješka.
1) Sve specifikacije temelje se na uređajima bez priključaka i zajamčene su preko valne duljine, polarizacije i temperature.
2) Vrijednosti PMD i kromatske disperzije zajamčene su dizajnom.
3) Specifikacije su podložne promjenama bez prethodne najave.

Informacije o naručivanju

FW	- Paket	- Vrsta konektora	U/A	-55	- Vrsta vlakana	- Duljina vlakana
	S: Čelik	0: Nema priključka	U: UPC	55: 1550 nm	9: 0.9mm vlakna	005: 0.5+/-0.1m
	B: ABS KUTIJA	1: LC	O: APC		20:2,0 mm	01: 1.0+/-0.1m
	Drugi	2: SC			30:2,0 mm	drugi
		3: FC			Drugi
		4: Ostali

FAQ

P: Što znači FWDM TX 1550nm RX 1310 / 1490nm?

O: Ovaj FWDM uređaj može primiti signal od 1310nm ili 1490nm i istovremeno odašiljati signal od 1550nm. Svrha je prijenos više signala na jednom vlaknu.

P: Koje brzine prijenosa podataka podržava FWDM TX 1550nm RX 1310 / 1490nm?

O: Uređaj podržava različite brzine prijenosa podataka, uključujući 1Gbps, 10Gbps, 40Gbps i 100Gbps, itd.

P: Koja je uloga FWDM TX 1550nm RX 1310 / 1490nm?

O: Uređaj može odvojiti signal od 1310 nm ili 1490 nm od signala od 1550 nm kako bi se smanjila međusignalna interferencija i poboljšala kvaliteta signala tijekom prijenosa.
