Opis proizvoda

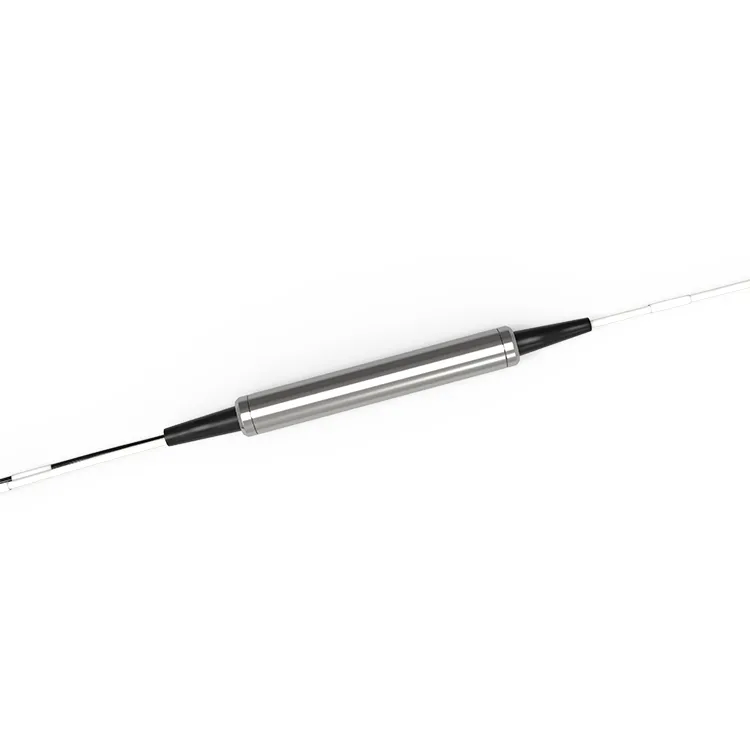

CWDM filtar s 3 ulaza CWDM ITU Pasivna komponenta ima kompaktno pakiranje, malu veličinu i prikladan je za instalaciju i integraciju u ograničenom prostoru. Ima karakteristike niskog unesenog gubitka, visoke izolacije kanala, niskog gubitka povezanog s polarizacijom i dobre selektivnosti valne duljine. Standard ITU CWDM definira fiksni skup kanala valne duljine, obično u rasponu od 1270-1610nm, koji može odabrati specifične valne duljine za optičko multipleksiranje i demultipleksiranje. Može pružiti učinkovit prijenos optičkog signala i upravljanje u optičkim prijenosima i optičkim mrežnim aplikacijama.
Popularni tagovi: 3 priključni cwdm filtar cwdm itu pasivna komponenta, Kina 3 portni cwdm filtar cwdm itu pasivna komponenta proizvođači, dobavljači, tvornica, zum leće, lavinske fotodiode, PIN fotodiode, telefoto leće, fiksne leće žarišne duljine, fototranzistori
Specifikacije proizvoda
|
Valna duljina |
1270nm~1610nm (ITU) |
Razmak kanala |
20 nm ITU mreže |
|
Prolazni pojas |
Veće ili jednako +/-7.5dB |
Tehnologija |
TFF (filtar tankog filma) |
|
Valovitost propusnog pojasa |
Manje od ili jednako 0.30dB |
IL @ Propusni pojas |
Manje od ili jednako 0.60dB |
|
Mreškanje trake refleksije |
Manje od ili jednako 0.20dB |
IL @ Odraz |
Manje od ili jednako 0.40dB |
|
Izolacija prijenosa (adj. kanal) |
Veći ili jednak 30dB |
Izolacija prijenosa (kanal koji nije prilagođen) |
Veći ili jednak 50 dB |
|
Refleksijska izolacija |
Veći ili jednak 15 dB |
Gubitak ovisan o polarizaciji |
Manje od ili jednako 0.1dB |
|
Disperzija polarizacijskog moda |
Manje od ili jednako 0.2ps |
Toplinska stabilnost |
Manje od ili jednako 0.005N |
|
Usmjerenost |
Veći ili jednak 50 dB |
Povratni gubitak |
Veći ili jednak 45 dB |
|
Rukovanje optičkom snagom |
Manje od ili jednako 500mW |
Temperatura |
Rad -40 do 85 stupnjeva Skladištenje -40 do 85 stupnjeva |
|
Vrsta vlakana |
SMF-28e |
Dimenzija paketa |
5.5 x 34 |
Bilješka.
1) Sve specifikacije temelje se na uređajima bez priključaka i zajamčene su preko valne duljine, polarizacije i temperature.
2) Vrijednosti PMD i kromatske disperzije zajamčene su dizajnom.
3) Specifikacije su podložne promjenama bez prethodne najave.
Informacije o naručivanju
|
RD-C |
- Paket |
- Vrsta konektora |
U/A |
-Plan kanala |
- Vrsta vlakana |
- Duljina vlakana |
|
|
S: Čelik |
0: Nema priključka |
U: UPC |
27: 1270 |
25: Vlakno od 250 um |
005: 0.5+/-0.1m |
|
|
G: Staklo |
1: LC |
O: APC |
29: 1290 |
90: 900um vlakno |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
drugi |
||
|
|
3: FC |
drugi |
|
|
||
|
|
4: Ostali |
|
|
|
|
Primjer:RD-CS1U-27-2505: 3 porta CWDM 1270 LC/UPC 250um 0,5M čelična vlakna.
