D-net-ova usluga optičkog primopredajnog modula
● Pomoć za kompatibilnost:D-NET nudi usluge kompatibilnosti kako bi se osiguralo da su optički moduli kompatibilni s opremom vodećih proizvođača.
● Personalizirane usluge:D-NET nudi mogućnosti prilagodbe OEM-a za svoje proizvode. Na zahtjev kupci mogu dobiti logo naljepnice u boji prilagođene njihovim potrebama.
● Standardni rok isporuke:3 dana
● Opsežna rješenja za dostavu:D-NET surađuje s visoko renomiranim kurirskim tvrtkama kao što su SF, FedEx, DHL, UPS i druge kako bi osigurao pouzdane usluge dostave.
Značajke
● Podržava brzine prijenosa do 1,25 Gbps
● Sadrži SFP otisak koji se može priključiti na radnom mjestu
● Opremljen CWDM DFB laserom i PIN foto detektorom, sposoban za prijenos do 80 km na SMF
● Sukladan sa SFP MSA i SFF-8472 specifikacijama, sa duplex LC utičnicom
● RoHS usklađen
● Napaja se jednim +3.3V napajanjem
● Uključuje digitalni dijagnostički nadzor u stvarnom vremenu
● Raspon temperature radnog kućišta:
-Standardno: 0 do +70 stupanj
- Industrijski: -40 do +85 stupanj
Prijave
● Optički sustavi od 1,25 Gbps
● Gigabit Ethernet
● Fibre Channel od 1,063 Gbps
● Ostale optičke veze
Pojedinosti o proizvodu
Primopredajnici su u potpunosti usklađeni sa SFP ugovorom o više izvora i digitalnim dijagnostičkim funkcijama navedenim u SFF-8472. Sastoje se od tri primarne komponente: CWDM DFB laserskog odašiljača, PIN fotodiode integrirane s transimpedancijskim pretpojačalom (TIA) i MCU upravljačke jedinice. Svi moduli su u skladu sa laserskim sigurnosnim standardima klase I.
Popularni tagovi: SFP 1G 1000base CWDM 1270nm 80km, Kina SFP 1G 1000base CWDM 1270nm 80km proizvođači, dobavljači, tvornica, SFP-lG-CWDM-1270-80SFP-lG-CWDM-1270-40
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min |
Maks |
Jedinica |
|
Napon napajanja |
VCC |
-0.5 |
4.5 |
V |
|
Temperatura skladištenja |
Ts |
-40 |
+85 |
stupanj |
|
Radna vlažnost |
- |
5 |
85 |
% |
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Min |
Tipično |
Maks |
Jedinica |
|
|
Radna temperatura kućišta |
Standard |
Tc |
0 |
+70 |
stupanj |
|
|
Prošireno |
-20 |
+80 |
stupanj |
|||
|
Industrijski |
-40 |
+85 |
stupanj |
|||
|
Napon napajanja |
VCC |
3.135 |
3.30 |
3.465 |
V |
|
|
Struja napajanja |
Icc |
300 |
mama |
|||
|
Brzina podataka |
0.1 |
1.25 |
Gbps |
|||
Optičke i električne karakteristike
|
Parametar |
Simbol |
Min |
Tipično |
Maks |
Jedinica |
Bilješke |
||
|
Odašiljač |
||||||||
|
Središnja valna duljina |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Spektralna širina (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Omjer potiskivanja bočnog načina rada |
SMSR |
30 |
- |
Db |
||||
|
Prosječna izlazna snaga |
Pvan |
0 |
+4.0 |
Dbm |
1 |
|||
|
Omjer izumiranja |
hitna pomoć |
9.0 |
dB |
|||||
|
Diferencijal ljuljanja unosa podataka |
VU |
180 |
1200 |
Mv |
2 |
|||
|
Ulazna diferencijalna impedancija |
ZU |
90 |
100 |
110 |
Ω |
|||
|
TX Onemogući |
Onemogući |
2.0 |
VCC |
V |
||||
|
Omogućiti |
0 |
0.8 |
V |
|||||
|
Greška TX |
Greška |
2.0 |
VCC |
V |
||||
|
Normalan |
0 |
0.8 |
V |
|||||
|
Prijemnik |
||||||||
|
Središnja valna duljina |
λc |
1270 |
1610 |
Nm |
||||
|
Osjetljivost prijemnika |
-26 |
Dbm |
3 |
|||||
|
Preopterećenje prijemnika |
-1 |
Dbm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Dbm |
|||||
|
LOS tvrdnja |
LOSA |
-38 |
Dbm |
|||||
|
LOS Histereza |
0.5 |
4 |
dB |
|||||
|
Diferencijal ljuljačke izlaza podataka |
Vvan |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
visoko |
2.0 |
VCC |
V |
||||
|
Niska |
0.8 |
V |
||||||
Bilješke
1. Optička snaga se lansira u SMF.
2. PECL ulaz, interno AC-spojen i završen.
3. Mjereno testnim uzorkom PRBS 27-1 @1250Mbps, BER manji od ili jednak 1×10-12.
4. Interno AC-spoj.
Informacije o naručivanju
|
Broj dijela |
Opis |
|

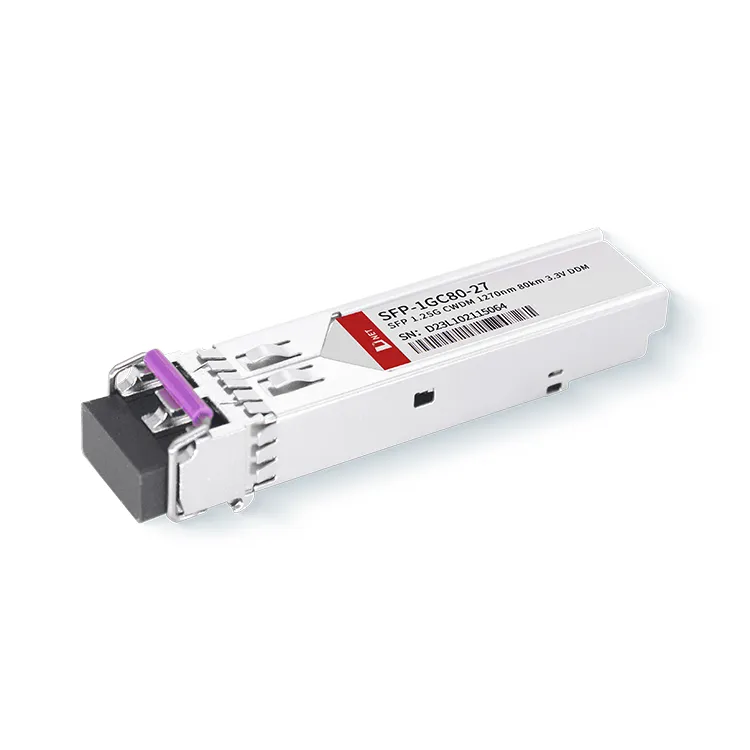

SFP-1GC80-27 |
1,25 Gbps SFP CWDM primopredajnik, jedan način rada, domet od 80 km |
FAQ
1. Što znači 1G SFP?
O: 1G SFP predstavlja 1 Gigabit Small Form Factor Pluggable, koji podržava brzinu prijenosa podataka od 1 Gigabit po sekundi.
2. Kako odabrati SFP primopredajnik?
1. Kompatibilnost: Potvrdite da je SFP modul prikladan za korištenje s vašim mrežnim hardverom.
2. Brzina prijenosa podataka: Utvrdite potrebnu brzinu prijenosa podataka na temelju specifičnih mrežnih zahtjeva.
3.Vrsta vlakana: Razmislite o tome hoćete li koristiti jednomodne ili višemodne optičke kabele.
4. Udaljenost: Odredite raspon između točaka odašiljanja i primanja unutar vaše mreže.
5. Vrsta priključka: Provjerite vrstu priključka potrebnog za vaše mrežne uređaje.
