Opis

Tehnički parametri

Značajke proizvoda

● Sukladno QSFP-DD MSA
●4 CWDM staze MUX/DEMUX dizajn
●100G Lambda MSA 400G-FR4 Sukladan specifikaciji
●Maksimalna potrošnja energije 10W
● Prijenos do 2 km na jednomodnom vlaknu (SMF) s FEC-om
●Jedno +3.3V napajanje

●Duplex LC konektor
● RoHS žalba

Prijave

●400G BASE-FR4 Ethernet
● Međusobno povezivanje podatkovnog centra

●InfiniBand Interconnect
●Umrežavanje poduzeća

Popularni tagovi: 400g qsfp-dd fr4 2km optički primopredajnik, Kina 400g qsfp-dd fr4 2km proizvođači, dobavljači, tvornica optičkih primopredajnika, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-ER

Apsolutne maksimalne ocjene

Parametar	Simbol	Min	Maks	jedinice
Temperatura skladištenja Range	Tsrg	-40	+85	stupanj
Napon napajanja	Vcc	0	4	V
Relativni Vlažnost	RH	10% do 90% nekondenzirajući

Preporučeni radni uvjeti

Parametar	Simbol	Min	Maks	jedinice
Temperatura skladištenja Range	Tsrg	-40	+85	stupanj
Napon napajanja	Vcc	0	4	V
Relativni Vlažnost	RH	10% do 90% nekondenzirajući

Optičke specifikacije odašiljača

Odašiljač Parametar	Traka	Min		Tipično		Maks		jedinice
Prosječna snaga lansiranja po stazi		-3.3				3.5		dBm
Ukupna prosječna snaga lansiranja						9.3		dBm
Dutter optička modulacija Amplituda (OMA vanjska), svaka traka		-0.3				3.7		dBm
Razlika u snazi lansiranja između bilo kojeg dvije trake (OMA vanjski)						4			dB
Prosječna snaga lansiranja po stazi @TX Off State						-20			dBm
Launch Power u OMA vanjskom minus TDECQ, svaka traka za ER Veći ili jednak 4,5 dB za hitnu pomoć<4.5dB	-1.7 -1.6			dBm
Odašiljač i disperzija Zatvaranje oka za PAM4, svaka traka					3.4		dB
Omjer izumiranja			3.5				dB
Šum relativnog intenziteta (OMA)					-136		dB/Hz
Omjer potiskivanja bočnog načina rada (SMSR)			30				dB
Tolerancija optičkog povratnog gubitka					17.1		dB
Refleksija odašiljača					-26		dB
Točnost praćenja izlazne snage odašiljača			-3		3		dB
TDECQ-10*log10(Ceq), svaka traka					3.4		dB
Prijelazno vrijeme odašiljača					17		p.s

Električne specifikacije velike brzine

Parametar	Min	Tipično	Maks	jedinice Bilješke
Električne izlazne karakteristike prijemnika na TP4
Stopa signalizacije po traku		26.5625		GBd
AC zajednički način rada napon (RMS)			17.5	mV
Diferencijalni izlazni napon od vrha do vrha			900	mV
Near-end ESMW (simetrija oka širina maske)		0.265		korisničko sučelje
Near-end Visina oka, razlika	70			mV
Far-end ESMW (simetrija oka širina maske)		0.2		korisničko sučelje
Dalji kraj Visina oka, razlika	30			mV
Omjer ISl predkurzora dalekog kraja	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
Zajedničko za diferencijalni način rada	22-20(f/25.78)			dB	0.01-12.89GHz
Zajedničko za diferencijalni način rada	15-6log 10 (f/25.78)			dB	12.89-19 GHz
Neusklađenost diferencijalnog završetka			10	%
Vrijeme prijelaza (min, 20% do 80%)	9.5			p.s
Istosmjerni zajednički napon	-350		2850	mV
Električni odašiljač ulazna karakteristikas na TP1
Stopa signalizacije, po traku		26.5625		GBd
Tolerancija diferencijalnog pk-pk ulaznog napona	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6zapisnik 10 (f/25.78)			dB	12.89-19 GHz
Neusklađenost diferencijalnog završetka			10	%
Ulazni test pod stresom modula	Po odjeljku 120E.3.4.1 IEEE802.3bs
Jednostrano područje tolerancije napona	-0.4		3.3	V
Common-mode napon	-350		2850	mV

Informacije o naručivanju

Broj dijela	Opis

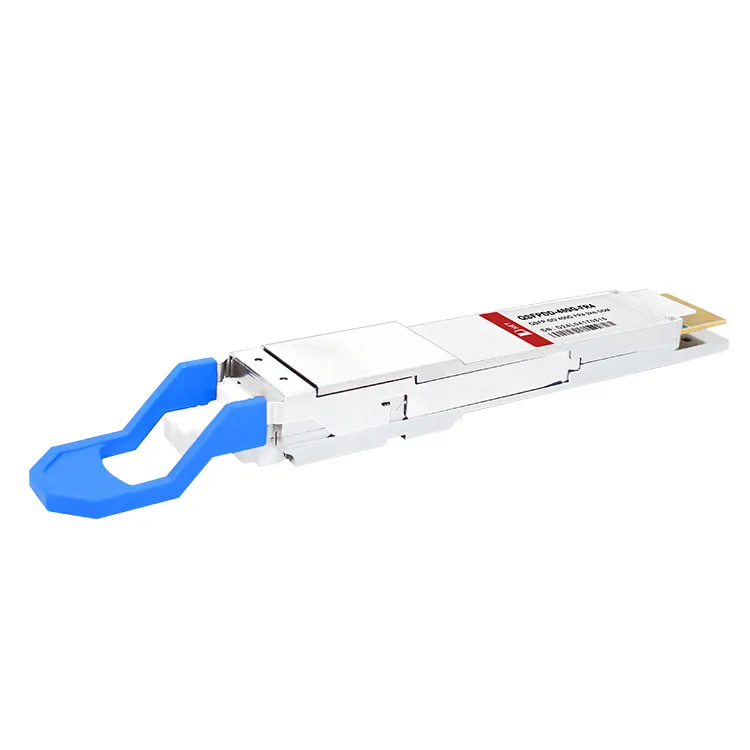

QDD-400G-FR4	400G QSFP-DD FR4 optički primopredajnik

FAQ

P: Podržava li 400G QSFP-DD FR4 hot-plugging?

O: Da, 400G QSFP-DD FR4 podržava hot-plugging, što znači da se može isključiti i ponovno spojiti dok sustav još radi, a da se ne ošteti modul ili sustav.

P: Koliko daleko 400G QSFP-DD FR4 može prenositi podatke?

O: Mogućnost udaljenosti prijenosa 400G QSFP-DD FR4 varira ovisno o vrsti korištenog optičkog kabela, ali općenito podržava udaljenosti do 2 kilometra.

P: Kako se prenosi 400G QSFP-DD FR4?

O: Modul pretvara 8 kanala električnih ulaznih podataka od 50 Gb/s (PAM4) u 4 kanala CWDM optičkih signala i multipleksira ih u jedan kanal za optički prijenos od 400 Gb/s. Na strani prijemnika, modul optički demultipleksira 400Gb/s optički ulaz u 4 kanala CWDM optičkih signala i pretvara ih u 8 kanala 50Gb/s (PAM4) električni izlazni podaci.
