Istaknuti proizvod

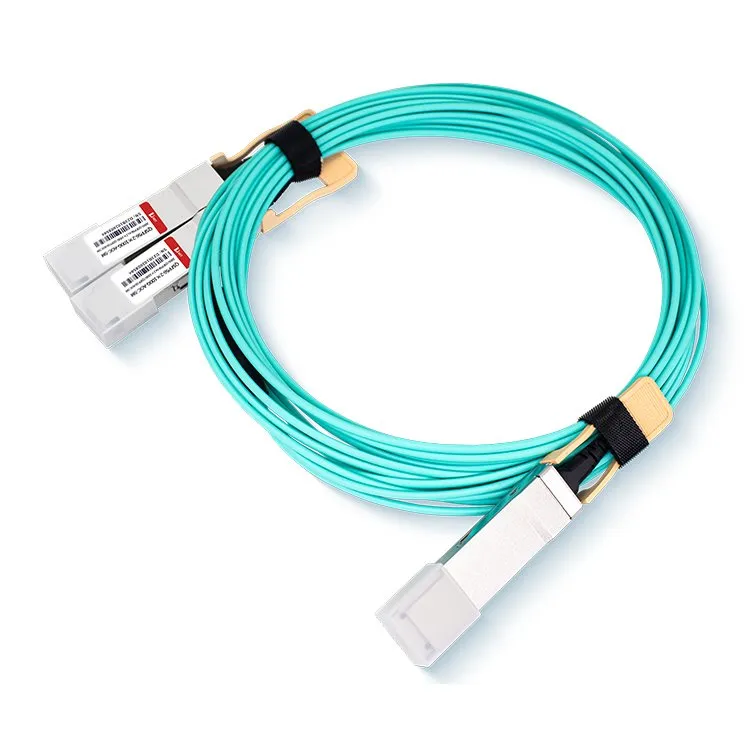

● Aktivni optički kabel s prekidom od QSFP56 200G do dva QSFP28 100G
● Brzina prijenosa podataka do 53,125 Gbps po kanalu PAM4 modulacija
● Integrirano 850nm VCSEL polje i PD polje
● Implementirana DDM funkcija
● Mogućnost priključivanja tijekom rada
● Mala disipacija snage,<4W on 200G end, <3W on 100G end
● Temperaturni raspon komercijalnog radnog kućišta: 0 stupnjeva do 70 stupnjeva
● U skladu s ROHS2.0
Prijave
● Podatkovni centri i mreže u oblaku
● 200G InfiniBand HDR sustavi
Popularni tagovi: QSFP56 200G do 2X100G prekidni AOC kabel, Kina QSFP56 200G do 2X100G prekidni AOC kabel proizvođači, dobavljači, tvornica, QSFP56-2X100G-AOCQSFP56-2X100G-AOC
Apsolutne maksimalne ocjene
|
Proizvod |
Modula cija |
Protokol |
Nominalna stopa |
Tehnički podaci |
|||||
|
Ukupno (Gbps) |
Električni trake (Gbaud) |
Ppm |
Velika brzina Električni |
Prije FEC Max BER |
Povezati |
||||
|
200G kraj |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 za Beskonačna traka HDR; 2,4E-4 za 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Na 100G kraj |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Parametar |
Simbol |
Jedinica |
Min |
Maks |
|
|
Radna temperatura kućišta |
Vrh |
stupanj |
0 |
70 |
|
|
Raspon temperature skladištenja |
Ts |
stupanj |
-40 |
85 |
|
|
Relativna vlažnost |
RH |
% |
0 |
85 |
|
|
Napon napajanja |
VCC |
V |
-0.5 |
3.6 |
|
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Jedinica |
Min |
Tip |
Maks |
|
|
Radna temperatura kućišta Raspon |
Tca |
Oc |
0 |
/ |
70 |
|
|
Napon napajanja |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
Definicija električnih priključaka
|
Parametar |
Simbol |
Jedinica |
Min |
Tip |
Maks |
Bilješke |
|
Napon napajanja |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Potrošnja energije |
PC |
W |
4 |
200G kraj |
||
|
3 |
100G kraj |
|||||
|
Odašiljač |
||||||
|
Ulazna diferencijalna impedancija |
RIN |
Ω |
80 |
100 |
120 |
|
|
Jednostruki završetak unosa podataka |
VIN broj |
mVp-p |
90 |
500 |
||
|
Napon onemogućavanja prijenosa |
VDIS |
V |
2 |
VCCHOST |
||
|
Napon za omogućavanje prijenosa |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Transmit Fault Assert Voltage |
VFA |
V |
2 |
VCCHOST |
||
|
Pogreška prijenosa De-Assert Voltage |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Prijemnik |
||||||
|
Jednostruki završetak izlaza podataka |
VOD |
mVp-p |
200 |
500 |
||
|
LOS greška |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normalno |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Neusklađenost diferencijalnog završetka |
% |
10 |
||||
|
IIC komunikacija |
||||||
|
IIC taktna frekvencija |
- |
KHZ |
/ |
100 |
400 |
|
|
istezanje sata |
- |
nas |
/ |
/ |
500 |
|
Mapa memorije modula
Kompatibilan s CMIS-om rev. 4.0/ SFF8636
Informacije o naručivanju
|
Broj dijela |
Opis |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC xxM |
FAQ
1. Što je aktivni optički kabel?
O: Aktivni optički kabel (AOC) je kabel za prijenos podataka velike brzine koji integrira tehnologiju optičkih vlakana s električnim komponentama kako bi se omogućio prijenos podatkovnih signala na veće udaljenosti. Često se koristi u aplikacijama kao što su podatkovni centri, računalstvo visokih performansi i mrežni sustavi.
2. Koja je razlika između aktivnih i pasivnih kabela?
O: Ukratko, dok i aktivni i pasivni kabeli služe u svrhu prijenosa signala, aktivni kabeli sadrže ugrađene elektroničke komponente za aktivno upravljanje i poboljšanje signala, dok se pasivni kabeli oslanjaju isključivo na inherentna svojstva vodljivog materijala za prijenos signala .
3. Koja je najveća duljina aktivnog optičkog kabela?
O: Maksimalna duljina aktivnog optičkog kabela može varirati ovisno o čimbenicima kao što su kvaliteta kabela, brzina prijenosa podataka i specifična korištena tehnologija. Međutim, aktivni optički kabeli imaju potencijal postići znatno veće udaljenosti prijenosa u usporedbi s pasivnim kabelima. U nekim slučajevima aktivni optički kabeli mogu postići udaljenosti prijenosa i do nekoliko stotina metara ili čak kilometara, ovisno o tehnologiji i primjeni. Važno je napomenuti da će konkretna najveća duljina ovisiti o specifikacijama proizvoda koje daje proizvođač aktivnog optičkog kabela.
