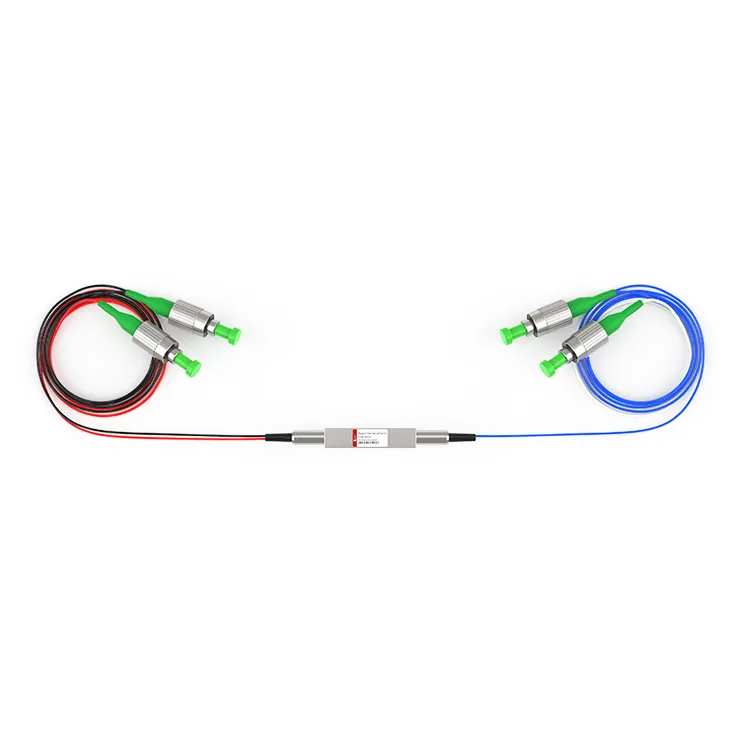

M2x2 Magneto-optički prekidač

M2x2 magneto-optički prekidač
Magneto-optički prekidač M2X2 ima nemehaničku konfiguraciju i aktivira se električnim kontrolnim signalima. Prekidač ima niske unesene gubitke i manje od 1,2 dB, što osigurava kvalitetu prijenosa i stabilnost optičkog signala te poboljšava performanse optičkog komunikacijskog sustava.

Pošaljite upit

Opis

Tehnički parametri

detalji o proizvodu

Magneto-optički prekidač naširoko se koristi u zrakoplovnoj opremi, sustavima za nadzor i senzorskim sustavima, s izuzetno stabilnim načinom zaključavanja i visokom pouzdanošću. D-NET je tvornica specijalizirana za istraživanje i razvoj, proizvodnju i prodaju optičke komunikacijske opreme i uređaja, koja može pružiti OEM usluge, a magneto-optički prekidači mogu podržati prilagođenu proizvodnju.

Popularni tagovi: m2x2 magneto-optički prekidač, Kina m2x2 magneto-optički prekidač proizvođači, dobavljači, tvornica, QSFP28-100G-SR4 SFP-10G-BIDI-1550-80 SFP28-DWDM-C21 SFP-lG-CWDM-1270-80 QSFP-40G-IR4

Specifikacije izvedbe

Parametri	Jedinica	Tehnički podaci
Raspon valnih duljina	nm	1520 ~ 1580
Ispitajte valnu duljinu	Nm	1550
Insercijski gubitak^{1, 2}	Db	Manje ili jednako 1,2
TDL	Db	Manje od ili jednako 0.30
PDL	Db	Manje od ili jednako 0.20
Povratni gubitak	Db	Veći ili jednak 50
Preslušavanje	Db	Dvosmjerno Veće ili jednako 20
Preslušavanje	Db	Jednosmjerno Veće ili jednako 35
Ponovljivost	Db	Manje od ili jednako ±0.01
Vrijeme prebacivanja	nas	Manje od ili jednako 100
Trajanje pulsa	nas	Veći ili jednak 200
Izdržljivost	Ciklusi	Veći ili jednak 10 milijardi
Tip prekidača	NA	Zatvaranje
Radna struja	mama	Manje od ili jednako 200
Maksimalna optička snaga	mW	Manje od ili jednako 500
Radna temperatura	stupanj	-5 ~ +70
Temperatura skladištenja	stupanj	-40 ~ +85
Dimenzija	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Bilješka
1. Testirajte na sobnoj temperaturi i SOP-u.
2. Isključujući konektore, 0.2dB za jedan par konektora.

Mehaničke dimenzije (jedinica: mm)

Električni pogon

Funkcionalni dijagram

Informacije o naručivanju

FSW-M2x2-□-□-□-□-□-□-□-□

- □

Tip prekidača

Vrsta vlakana

napon

Valna duljina

CijevTip

Vlakno Duljina

Priključak

B: Dvosmjerno

U: Jednosmjerno

SM: SM, 9/125

X: Drugi

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Drugi

250: 250 um

900: 900 um

X: Drugi

05: 0,5 m±5 cm

10: 1,0m±5cm

X: Drugi

OO: Nijedan

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Drugi

Pitanja

P: Koja je razlika između M2X2 magneto-optičkog prekidača i ostalih optičkih prekidača?

O: Magneto-optički prekidač koristi magnetsko polje za podešavanje promjene optičkog puta i ima drugačiji princip rada i performanse od drugih vrsta optičkih prekidača, kao što su mehanički prekidač ili elektrooptički prekidač.

P: Podržava li M2X2 magneto-optički prekidač rad u više načina rada?

O: 2X2 magneto-optički prekidači obično podržavaju rad u više načina rada, pogodan za različite načine zahtjeva za prijenos vlaknima, D-NET magneto-optički prekidači mogu podržati prilagodbu.
