D-Net`S DAC Breakout Cables servis
● Pomoć za kompatibilnost:D-NET nudi usluge kompatibilnosti kako bi se osiguralo da su optički moduli kompatibilni s opremom vodećih proizvođača.
● Personalizirane usluge:D-NET nudi mogućnosti prilagodbe OEM-a za svoje proizvode. Na zahtjev kupci mogu dobiti logo naljepnice u boji prilagođene njihovim potrebama.
● Standardni rok isporuke:3 dana
● Opsežna rješenja za dostavu:D-NET surađuje s visoko renomiranim kurirskim tvrtkama kao što su SF, FedEx, DHL, UPS i druge kako bi osigurao pouzdane usluge dostave.
Značajke proizvoda
● Proizvod je u skladu sa sff-8636 i sff-8402
● Proizvod je usklađen s Ethernet IEEE802.3bj/IEEE 802.3cd
● Proizvod je u skladu s qsfp DD MSA
● Podržava vruće umetanje
● Nisko preslušavanje
● mala potrošnja energije
● RoHS sukladni proizvodi
Prijave
● 10g / 40g / 100g / 200g / 400g Ethernet
● Infiniband SDR, DDR, QDR,FDR,EDR
● Prebaci
● Usmjerivač
● Podatkovni centar, poslužitelj u oblaku
Konturni crtež
Ožičenje Dijagram
Električni Performanse
Signal Integritet:
|
ARTIKAL |
ZAHTJEV |
TEST STANJE |
|||||||
|
Diferencijalna impedancija |
Kabel Impedancija |
105+5/-10Ω |
Vrijeme porasta od 25 ps (20 % - 80 %). |
||||||
|
Kartica za veslanje Impedancija |
100±10Ω |
||||||||
|
Završetak kabela Impedancija |
100±15Ω |
||||||||
|
Diferencijalni (ulaz/izlaz) povratni gubitak SDD11/SDD22 |
Povrat_gubitak(f) Veći ili jednak16.5-2√f 0.05Manje od ili jednakof﹤4.1 10.66-14log10(f/ 5.5) 4.1Manje od ili jednakofManje od ili jednako19 Gdje f je frekvencija u GHz Povratni gubitak(f) je povratni gubitak na frekvenciji f |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
|||||||
|
Diferencijalni prema uobičajenom načinu rada (ulaz/izlaz) Povratni gubitak SCD11/SCD22 |
Povrat_gubitak(f) Veći ili jednak22-(20/25.78)f 0.01Manje od ili jednakof﹤12.89 15-(6/25.78)f 12.89Manje od ili jednakofManje od ili jednako19 Gdje f je frekvencija u GHz Povratni_gubitak(f) je razlika prema povratnom gubitku zajedničkog načina rada na frekvenciji f |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
|||||||
|
Uobičajeni način rada u zajednički način rada (ulaz/izlaz) Povratni gubitak SCC11/SCC22 |
Povratni_gubitak(f)Veći ili jednak 2dB 0.2Manje od ili jednakofManje od ili jednako19 Gdje f je frekvencija u GHz Povratni_gubitak(f) je povratni gubitak zajedničkog moda prema zajedničkom modu na frekvenciji f |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
|||||||
|
Diferencijalni uneseni gubitak (SDD21Maks.) |
(Maks. diferencijalni gubitak umetanja. Za TPa do TPb Isključujući Testni uređaj ) |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
|||||||
|
F AWG |
1,25 GHz |
2,5 GHz |
5.0GHz |
7.0GHz |
10 Ghz |
12,89 Ghz |
|||
|
30(1m) Maks. |
4,5 dB |
5,4 dB |
6,3 dB |
7,5 dB |
8,5 dB |
10,5 dB |
|||
|
30/28( 3m) Ma x. |
7,5 dB |
9,5 dB |
12,2 dB |
14,8 dB |
18.0dB |
21,5 dB |
|||
|
26(3m) Maks. |
5,7 dB |
7,2 dB |
9,9 dB |
11,9 dB |
14,1 dB |
16,5 dB |
|||
|
26/25( 5m) Ma x. |
7,8 dB |
10.0dB |
13,5 dB |
16.0dB |
19.0dB |
22.0dB |
|||
|
Gubitak pretvorbe diferencijala u uobičajeni način rada - umetanje diferencijala Gubitak (SCD21-SDD21) |
Pretvorba _gubitak(f) – IL(f) Veći ili jednak 10 0.01Manje od ili jednakof﹤ 12.89
Gdje f je frekvencija u GHz Conversion_loss(f ) je razlika sklopa kabela u gubitak konverzije zajedničkog načina rada IL(f) je uneseni gubitak sklopa kabela |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
||||||
|
[MDNEXT(višestruki ometač preslušavanje na bližem kraju)] |
Greater than or equal to 26dB @12.89GHz |
10MHz Manje ili jednako f Manje ili jednako 19GHz |
||||||
Druge električne performanse:
|
TEM |
ZAHTJEV |
UVJET ISPITA |
|
Niska razina kontaktnog otpora |
70 miliohma maks. Od početne. |
EIA-364-23: Primijenite maksimalni napon od 20 mV I struja od 100 mA. |
|
Otpor izolacije |
10 Mohm (min.) |
EIA364-21:AC 300V 1 minuta |
|
Dielektrični podnosivi napon |
NEMA ometajućeg pražnjenja. |
EIA-364-20: Primijenite napon od 300 VDC u trajanju od 1 minute između susjednih terminala I između susjednih terminala i tlo. |
nokolina Performanse
|
ARTIKAL |
ZAHTJEV |
STANJE EST |
|
Radna temp. Raspon |
-20 stupanj do +75 stupanj |
Raspon radne temperature kabela. |
|
Temp. pohrane Raspon (u zapakiranom stanju)] |
-40 stupanj do +80 stupanj |
Temperaturni raspon skladištenja kabela u zapakiranom stanju. |
|
Termalni ciklus Bez napajanja |
Nema dokaza fizičkog oštećenja |
EIA-364-32D, metoda A, -25 do 90C, 100 ciklusa, 15 min. obitava |
|
Prskanje solju |
48 sati prskanje solju nakon ljuske korozivno područje manje od 5%. |
EIA-364-26 |
|
Mješoviti tekući plin |
Proći električna ispitivanja prema 3.1 nakon naprezanja. (samo za konektor) |
EIA-364-35 Klasa II, 14 dana. |
|
Temp. Život |
Nema dokaza fizičkog oštećenja |
EIA-364-17C w/ RH, Vlažna toplina 90 stupnjeva pri 85% RH tijekom 500 sati, a zatim se vratite na ambijentalnu |
|
Hladno savijanje kabela |
4H, Nema dokaza fizičkog oštećenja |
Uvjet: -20 stupanj ±2 stupnja, promjer trna je 6 puta veći od promjera kabela. |
Mehanički i fizički Karakteristike
|
ARTIKAL |
ZAHTJEV |
UVJET ISPITA |
|
Vibracija |
Proći električna ispitivanja prema 3.1 nakon naprezanja. |
Stegnite i vibrirajte prema EIA-364-28E, TC-VII, slovo uvjeta ispitivanja – D, 15 minuta u X, Y & Z osi. |
|
Flex kabel |
Nema dokaza fizičkog oštećenja |
Fleksibilni kabel 180 stupnjeva za 20 ciklusa (±90 stupnjeva od nominalnog položaja) pri 12 ciklusa u minuti s opterećenjem od 1,0 kg na omotaču kabela. Savijte područje prtljažnika za 90º u svakoj smjer od vertikale. Prema EIA-364-41C |
|
Zadržavanje kabelskog utikača u kavezu |
90N Min. Nema dokaza fizičkog oštećenja |
Sila se primjenjuje aksijalno bez oštećenja kaveza. Prema SFF 8661 Rev 2.1 Povucite omotač kabela otprilike 1 ft iza kabelskog utikača. Nema funkcionalnog oštećenja kabelskog utikača ispod 90N. Prema SFF{{0}} Rev. 5.0 |
|
Zadržavanje kabela u utikaču |
90N Min. Nema dokaza fizičkog oštećenja |
Kabelski utikač pričvršćen je tako da glavni kabel visi okomito. Aksijalno opterećenje od 90N primjenjuje se (postupno) na plašt kabela i držao 1 minutu. Prema EIA-364-38B |
|
Mehanički udar |
Proći električne testove Prema 3.1 nakon naprezanja. |
Stezaljka i šok prema EIA-364-27B, TC-G,3 puta u 6 smjerova, 100g, 6ms. |
|
Umetanje kabelskog utikača |
40N maks. (QSFP DD) 18N maks. (SFP28) |
Prema SFF8661 Rev 2.1 Prema SFF{{0}} Rev. 5.0 |
|
Vađenje kabelskog utikača |
30N maks. (QSFP DD) 12,5N maks. (SFP28) |
Postavite aksijalno opterećenje na čep za otpuštanje zasuna. Prema SFF8661 Rev 2.1 Mjerite bez pomoći opruga za izbacivanje kaveza. Stavite aksijalno opterećenje de-latch prema de-latch čep. Po SFF-8432 Rev. 5.0 |
|
Izdržljivost |
50 ciklusa, Nema dokaza fizičkog oštećenja |
EIA-364-09, izvedite cikluse uključivanja i isključivanja: Brzina spajanja utikača i utičnice: 250 puta/sat. 50 puta za QSFP DD/SFP28 modul (KONEKTOR NA PCB) |
Paket dijagram
a. Konektori na oba kraja zaštićeni su zaštitnim omotima, a svaki je stavljen u srebrno sivu antistatičku vrećicu.
b. Stavite naljepnicu u sredinu srebrno sive antistatičke vrećice.
c. Dvije naljepnice na kutiji (kao što je prikazano na slici ispod)
Shematski dijagram lijepljenja naljepnica Shematski dijagram vanjske kutijske naljepnice

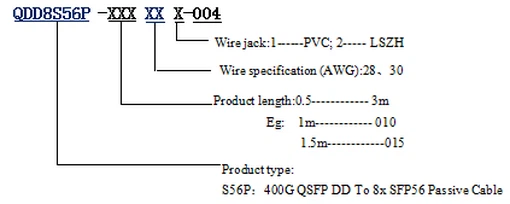

Opis proizvoda
|
Duljina |
M.P/N |
AWG |
Tolerancija duljine(mm) |
|
0.5m |
QDD8S56P-005301-004 |
30 |
±15 |
|
1m |
QDD8S56P-010301-004 |
30 |
±25 |
|
1.5m |
QDD8S56P-015301-004 |
30 |
±30 |
|
2m |
QDD8S56P-020281-004 |
28 |
±30 |
|
2.5m |
QDD8S56P-025281-004 |
28 |
±45 |
|
3m |
QDD8S56P-030281-004 |
28 |
±45 |
FAQ
1. Koja je važnost prijelazne konfiguracije s QSFP-DD na 8x50G SFP56?
A: Izlazna konfiguracija omogućuje da se jedan QSFP-DD port velikog kapaciteta podijeli u osam pojedinačnih 50G SFP56 portova, pružajući veću fleksibilnost u dizajnu mreže i omogućujući korištenje manjih, preciznijih sučelja.
2. Može li se ovaj DAC kabel koristiti na otvorenom ili u teškim uvjetima?
A: DAC kabeli obično su dizajnirani za unutarnje aplikacije u kontroliranom okruženju unutar podatkovnih centara. Nisu prikladni za primjenu na otvorenom ili u teškim uvjetima zbog svoje osjetljivosti na čimbenike okoliša poput temperature, vlage i prašine.
3. Kakav se konektor koristi na oba kraja DAC kabela?
A:Jedan kraj DAC kabela koristi QSFP-DD konektor, dok drugi kraj ima osam pojedinačnih SFP56 konektora.
